Чтобы вырезать в круглой трубе седловину, можно использовать для этого самодельное приспособление — в этой статье расскажем, как изготовить его своими руками.
Конструкция самоделки состоит из:
- основания;
- поворотной площадки;
- прижима.
На поворотной площадке закреплены корпусные подшипники, в которые вставляется вал с коронкой по металлу.
Идеей изготовления самодельного приспособления для вырезки седловин в круглых трубах поделился с нами автор YouTube канала AX Creates.
Пошаговый процесс изготовления самодельного приспособления

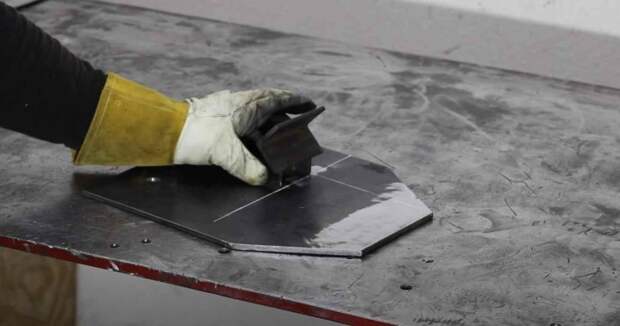

Основание самоделки можно вырезать из листового металла. Для этого берем подходящий по размеру кусок металла, делаем разметку и вырезаем заготовку.

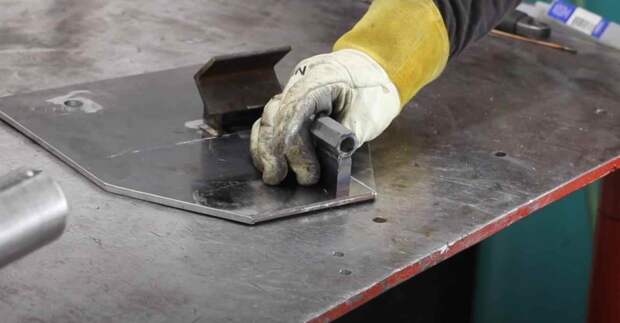

После этого к основанию приспособления необходимо будет приварить небольшой упор, изготовленный из металлического уголка.

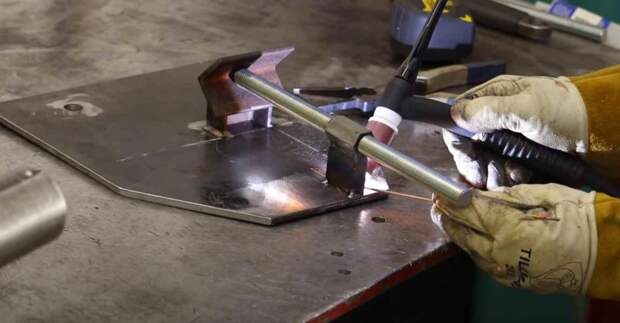

На некотором расстоянии от него привариваем кусок металла с направляющей удлиненной гайкой — для установки прижима.

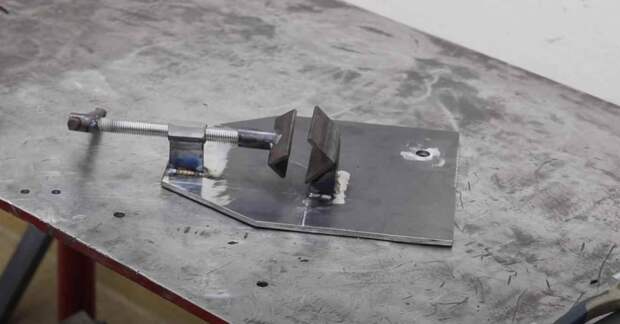

В качестве прижима можно использовать резьбовую шпильку и стальной уголок из металла.
На конце ходового винта необходимо будет установить вороток.
На следующем этапе приступаем к изготовлению поворотной площадки.
Вырезаем заготовку из толстого листового металла, и крепим к ней корпусные подшипники — двух штук будет достаточно.

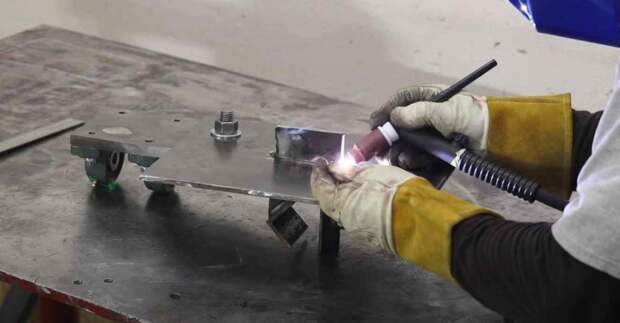

К нижней части основания мастер приварил кусочек металлической полосы, чтобы можно было зажимать приспособление в слесарных тисках.

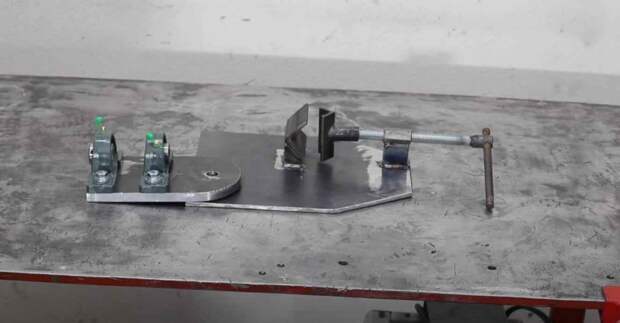

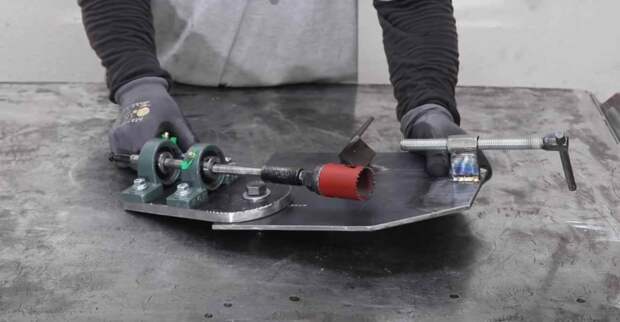

В завершении останется только насадить на стальной вал коронку по металлу, и вставить его в корпусные подшипники. Самодельное приспособление готово.
Видео по теме
Подробно о том, как сделать приспособление для вырезки седловин в трубах, можно посмотреть на видео ниже. Спасибо за внимание.
