В данном обзоре автор покажет, как изготовить своими руками универсальный станок для работы с заготовками из металла. С его помощью можно гнуть арматуру и полосы, а также делать кольца и дуги из профтрубы.
Первым делом отрезаем кусок металлической пластины размером 310х120 мм (толщина — 12 мм).

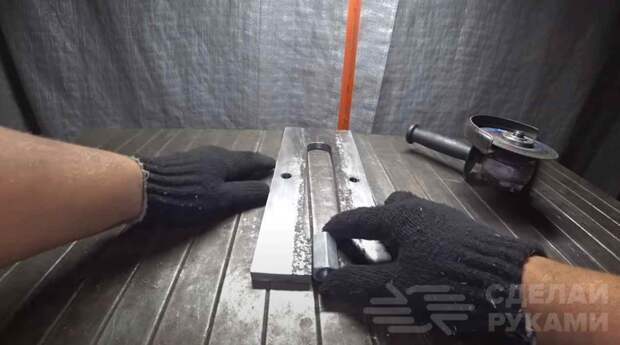

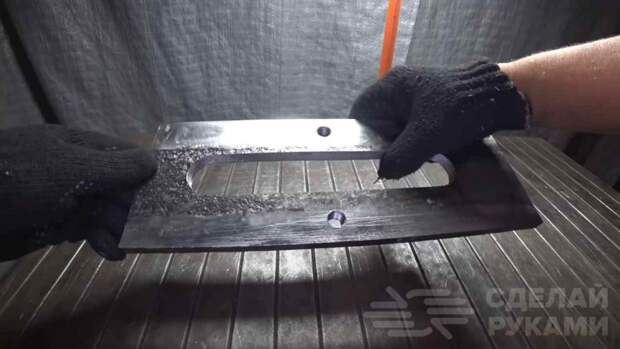

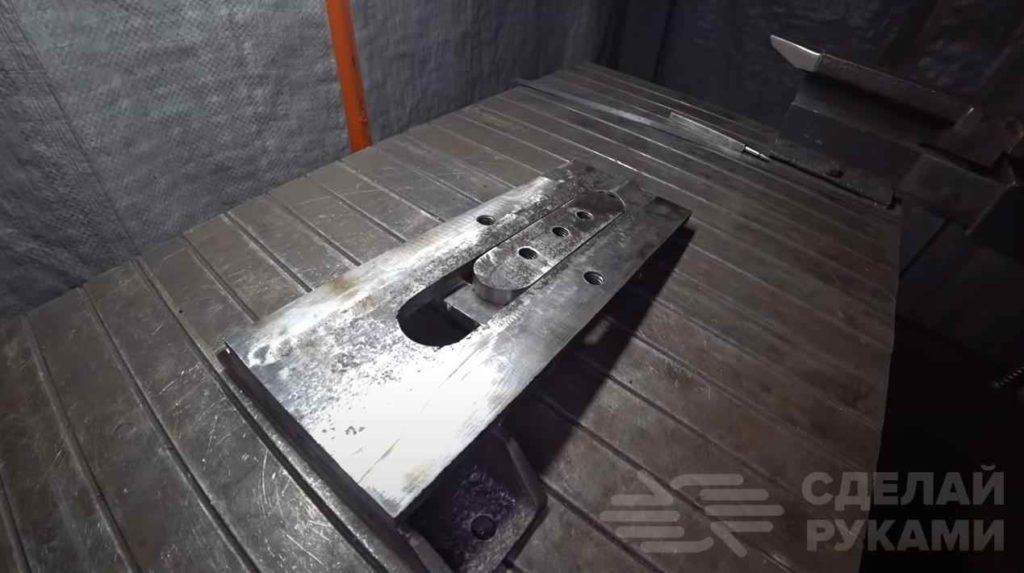

Сверлим в ней два отверстия, после чего прорезаем паз длиной 230 мм (расстояние от краев пластины до краев паза — 40 мм).
Посередине пластины сверлим два отверстия (расстояние между центрами отверстий — 90 мм) и нарезаем резьбу М14.
На одном из торцов металлической пластины прорезаем паз, и привариваем удлиненную гайку. Сварные швы необходимо зачистить с помощью болгарки. В гайку вкручиваем болт.
Основные этапы работ
На следующем этапе отрезаем две полосы металла размером 30х120 мм. Привариваем их к металлической пластине (основанию гибочного станка). Расстояние между ними — 95 мм.

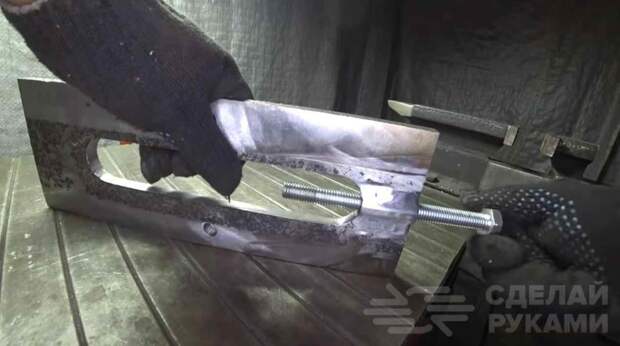

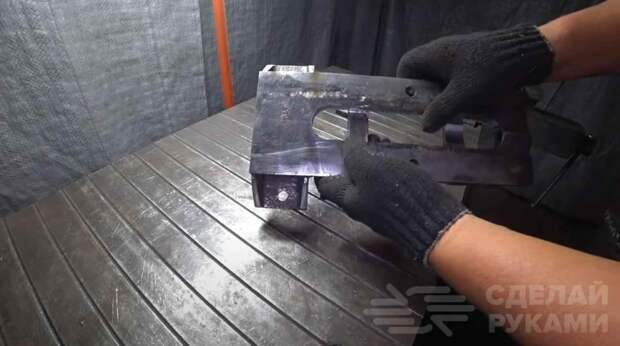

Далее отрезаем кусок швеллера размером 190х65 мм. Нужно будет обрезать углы по краям и приварить его к основанию станка.

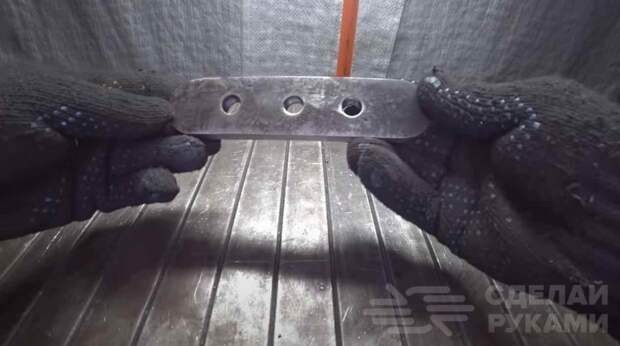

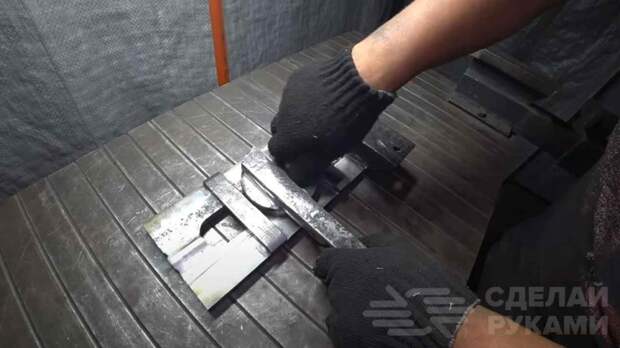

Отрезаем кусок полосы размером 170х39 мм. Края закругляем. Сверлим в заготовке три отверстия, и нарезаем в них резьбу. Получившийся ползун устанавливаем в паз в основании.

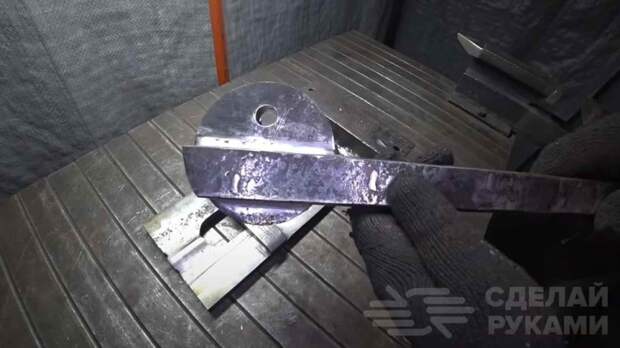

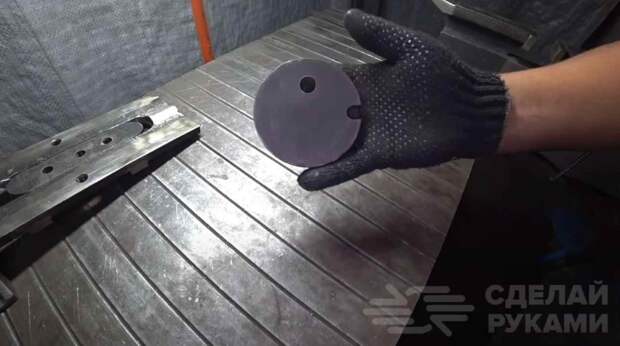

Из куска металла вырезаем круг диаметром 94 мм. Сверлим в нем отверстие, как на фото ниже. Привариваем к диску кусок металла. Потом прикручиваем получившуюся деталь к ползуну.

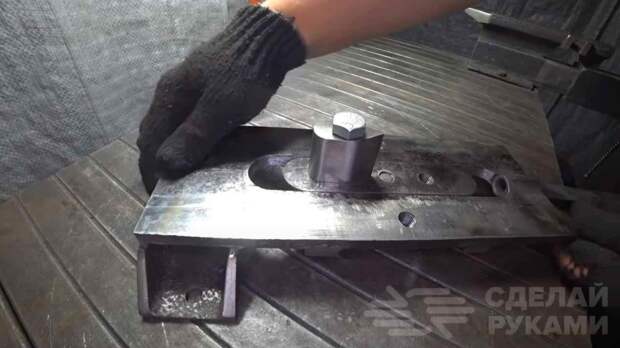

Отрезаем кусок металла размером 40х50 мм и толщиной 30 мм. Затем вырезаем из этой заготовки пуансон. Сверлим в нем отверстие. Крепим пуансон к ползуну (сверху основания).
Сборка гибочного станка

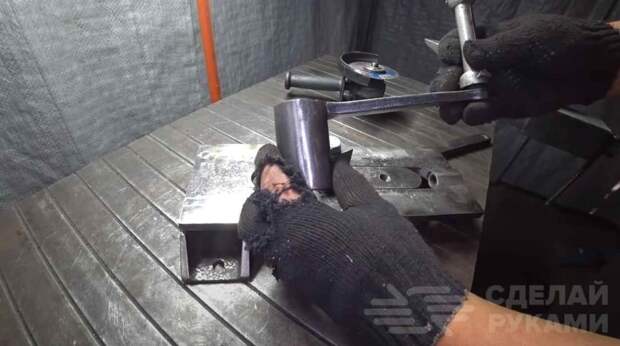

Далее нам потребуется шатун с педалью от велосипеда. Педаль отрезаем, вместо нее привариваем кусок круглой металлической трубы диаметром 40 мм и длиной 70 мм.
В трубу мастер запрессовывает два подшипника (по краям). Потом при помощи болта крепим ее к ползуну. В отверстия в основании вкручиваем два болта с подшипниками.

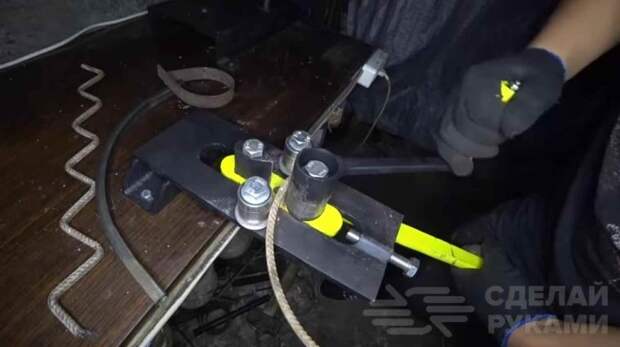

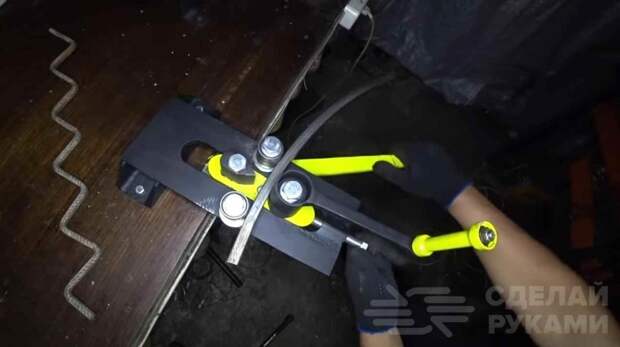

На последнем этапе останется только покрасить нашу самоделку. Крепим ее к столу, и можно приступать к работе. Станочек получился компактным и довольно практичным в использовании.
Подробно о том, как сделать универсальный настольный станок для работы с металлом, а также как он работает, можно посмотреть в видеоролике на нашем сайте. Идеей поделился автор YouTube канала РОТОРКОР.
