В сегодняшней статье мы рассмотрим процесс изготовления самодельной мини пилорамы для распиловки небольших бревен на доски. Основой для самоделки послужит бензопила.
Конструкция представляет собой металлическую раму со стойками, в нижней части которых находятся два зажима для шины бензопилы.
На стойки рамы также надевается подвижная площадка, которую можно регулировать по высоте. В процессе распиловки она опирается на верхнюю часть бревна.
Идеей изготовления самодельной мини пилорамы с нами поделился автор YouTube канала Fawa Bros. Берите на заметку!
Необходимые материалы:
- профильная труба;
- направляющие;
- стальная круглая труба;
- листовой металл;
- строительный уголок.
Изготовление зажимов для шины бензопилы

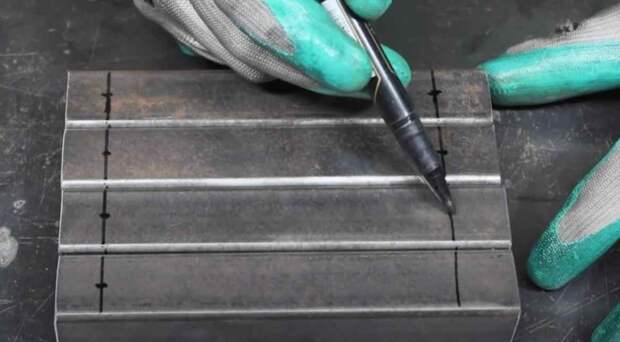

Сначала вооружаемся рулеткой и маркером, и размечаем профильную трубу. От профильной трубы отпиливаем четыре заготовки длиной по 15 см.

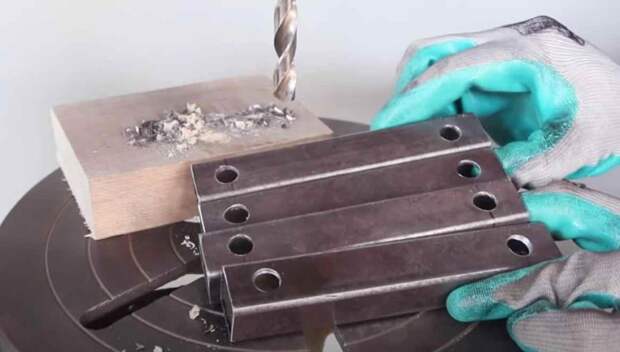

Далее размечаем уже отрезанные кусочки, и сверлим отверстия по краям.

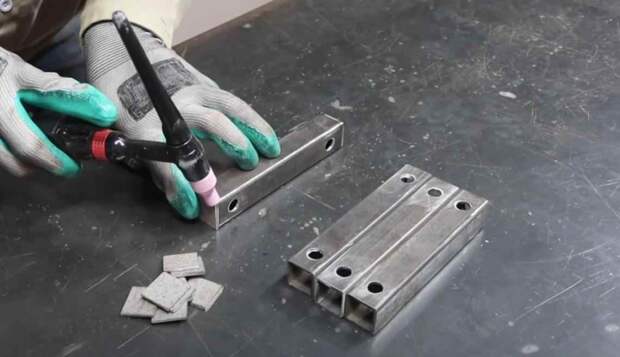

Отрезаем квадратные кусочки металла, и привариваем их по торцам заготовок из профильной трубы. Зачищаем лепестковым кругом сварные швы.

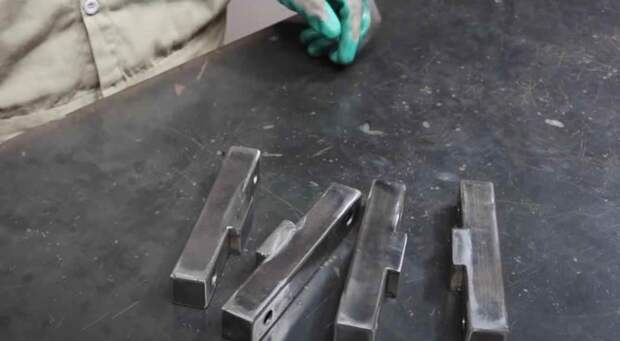

После этого отрезаем четыре куска толстого металла. Привариваем их по центру каждой заготовки из профтрубы.

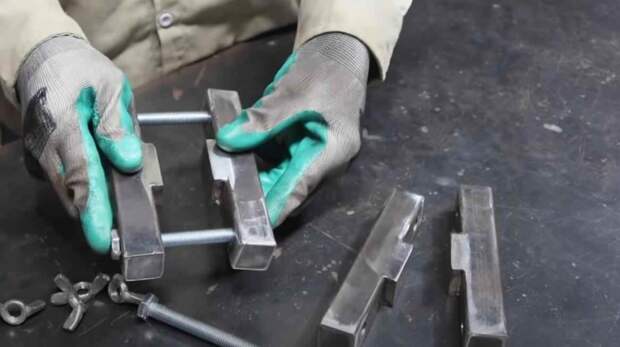

Соединяем части зажимов друг с другом с помощью болтов и барашковых гаек. Головки болтов нужно приварить к одной из частей зажимов.
Пошаговый процесс сборки самодельной мини пилорамы

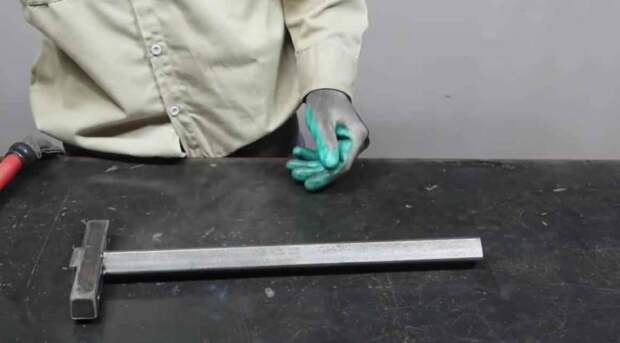

К ответным частям зажимов необходимо приварить отрезки квадратной профильной трубы (стойки) длиной по 40 см. Их надо выставить по центру деталей.

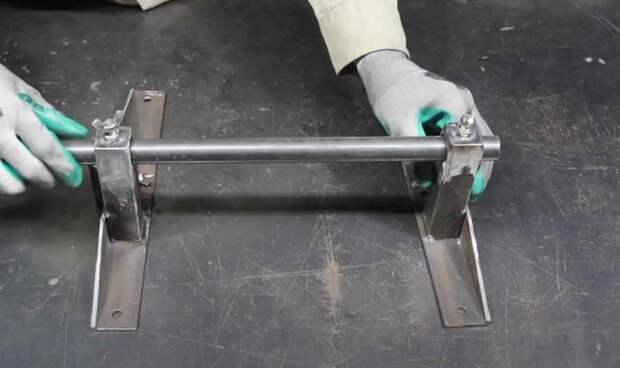

Из профильной трубы и металлического уголка изготавливаются боковые части подвижной площадки — между собой они соединяются при помощи куска круглой трубы.

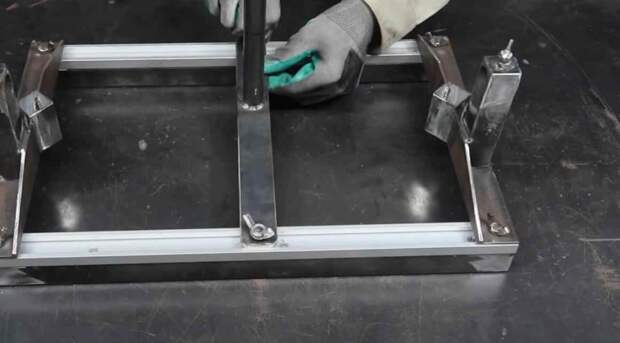

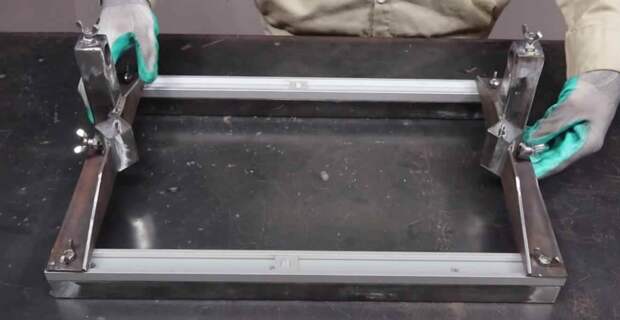

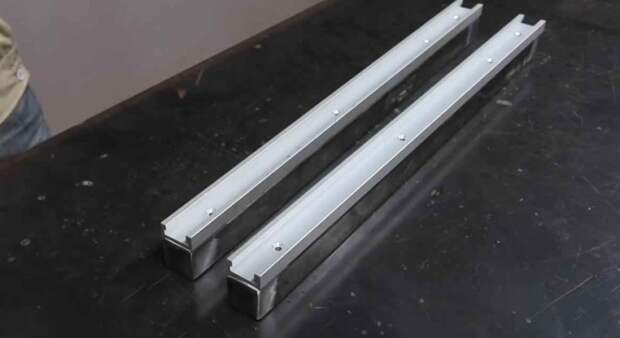

Отрезаем два куска профильной трубы, и прикручиваем к ним направляющие, и затем соединяем их с боковыми сторонами подвижной площадки.
К направляющим крепится металлическая пластина, к которой приварена ручка из круглой трубы. На трубу надо будет надеть резиновую «насадку».

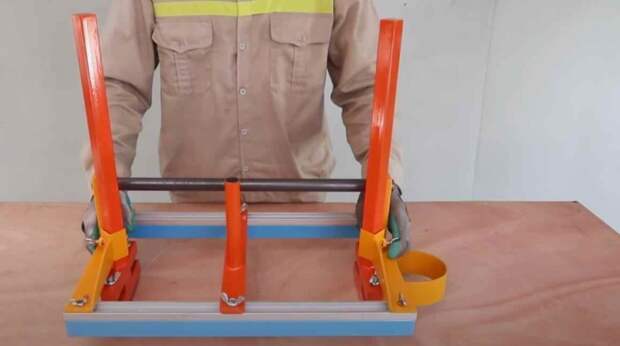

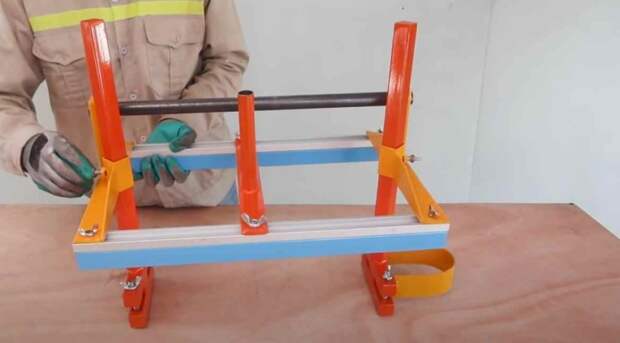

На последнем этапе останется только покрасить все детали конструкции, и собрать. Устанавливаем бензопилу, и можно приступать к распиловке бревна.
Пошаговый процесс изготовления самодельной мини пилорамы можно посмотреть в авторском видеоролике на нашем сайте. Спасибо за внимание.
