На отрезок трубы через сквозное отверстие при помощи болта и гайки крепим два уголка.

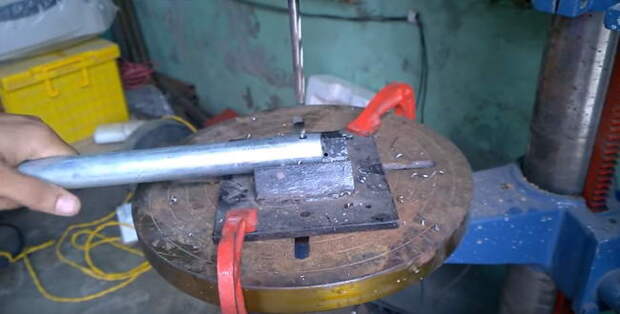

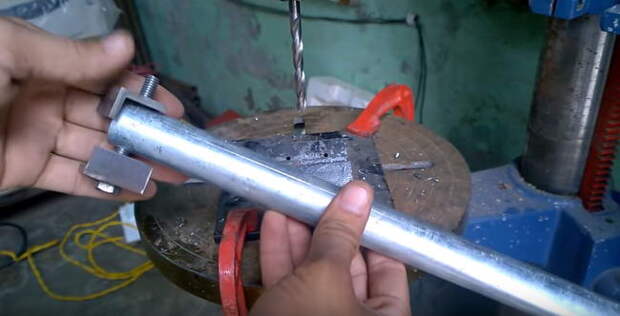

Сверлим отверстие на противоположном конце трубы через одну стенку (не сквозное)

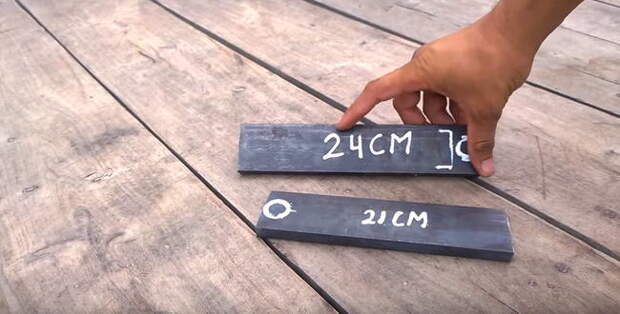

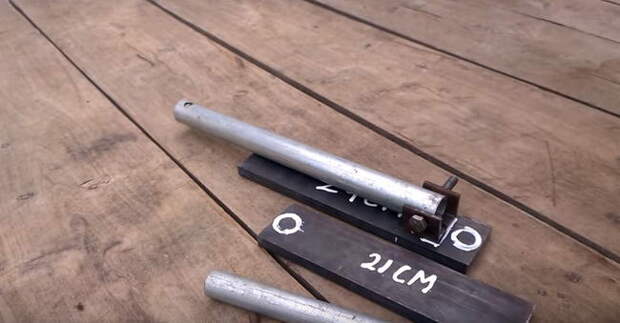

Две пластины 21 и 24 см. Отмечено куда приваривать уголки и трубки

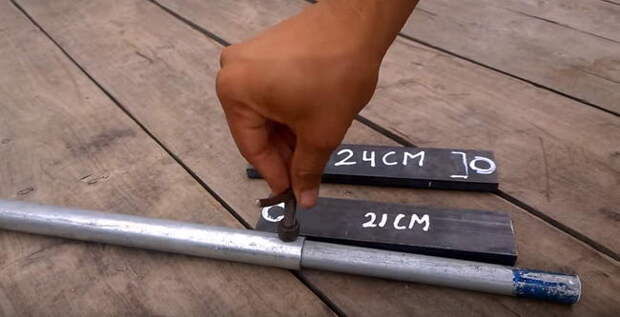

На отверстие, которое просверлено через одну стенку трубы, надо приварить гайку и сделать барашковый винт. При ввертывании винта трубы будут стопориться - перестанут раздвигаться и сдвигаться.
Уголки привариваем на пластину 24 см.
А так же привариваем по одной трубке меньшего диаметра на каждую пластину.

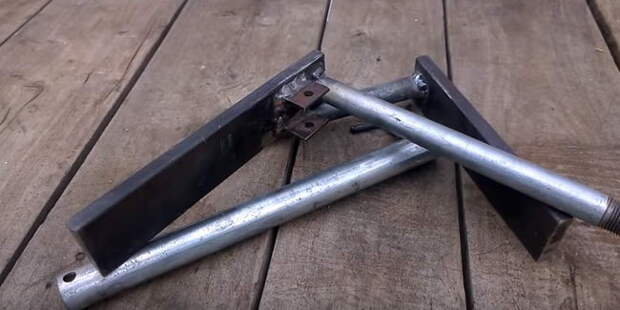

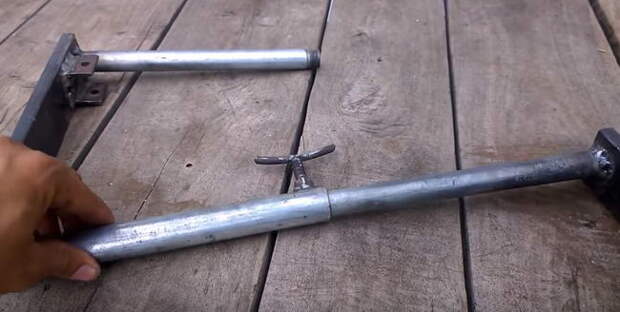

Детали для переноски готовы. осталось только собрать переноску.

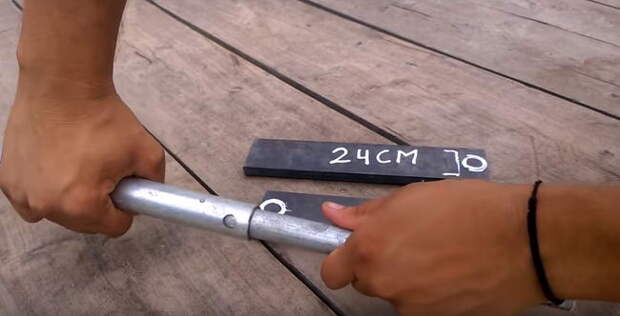

Вставляем трубу в трубу.

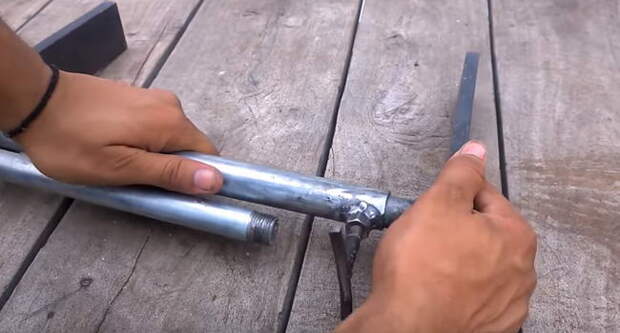

Соединяем шарнирное соединение гайкой и болтом.

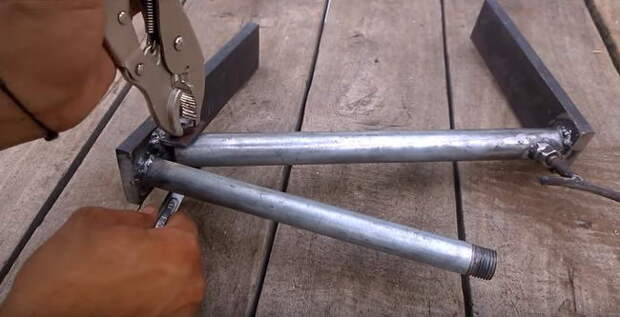

Затягиваем гайку и болт.

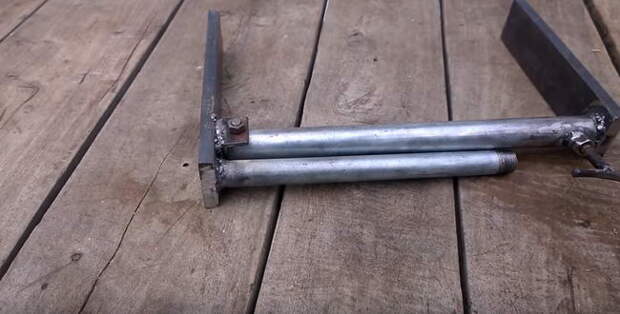

Подобрав необходимую ширину, затягиваем барашковый винт.
Идем переносить кирпичи. В стопке 6 кирпичей по 3.5 кг каждый, вес всех кирпичей 21 кг.
Устанавливаем переноску сверху на стопку кирпичей.

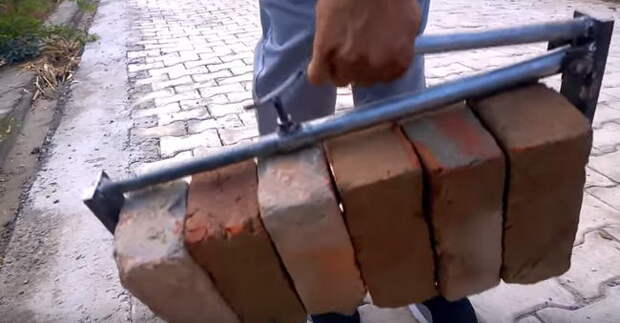

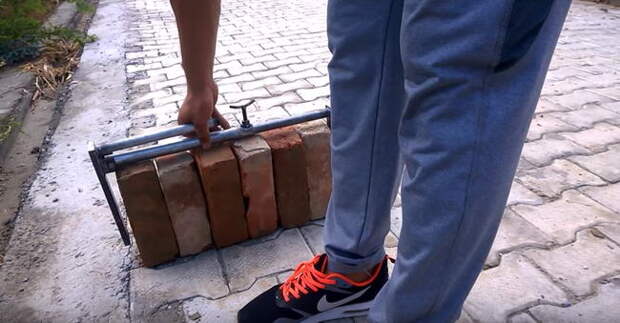

Берем рукой за верхнюю трубу и поднимаем всю стопку! Чем больше вес кирпичей в стопке, тем сильнее пластины зажимают кирпичи.
Также просто поднять и несколько тротуарных плиток.
А можно добавить еще одну плитку, для этого достаточно ослабить винт и раздвинуть трубы на необходимую ширину.
