В отличие от классических настольных тисков, напольные — более универсальны в использовании, и позволяют выполнять больше различных операций.

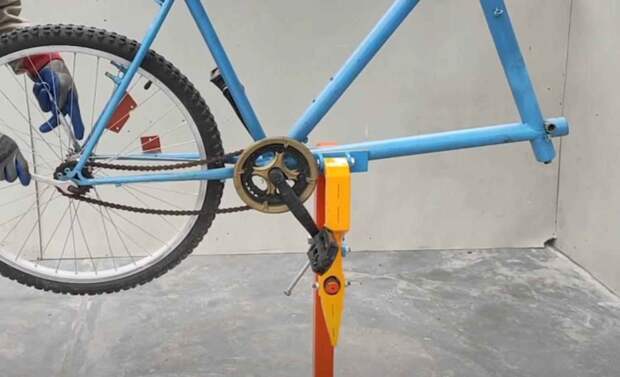

Например, их можно использовать не только для фиксации заготовок, но и в качестве стойки для ремонта велосипеда.
В сегодняшней статье мы подробно расскажем, как самостоятельно изготовить удобные напольные слесарные тиски.
Данная идея принадлежит автору YouTube канала Kwando Technic.
Какие материалы потребуются:
- профтруба;
- листовой металл;
- ходовой винт;
- крепежные элементы.
Основные этапы работ
Сначала нужно сделать опорную стойку тисков, в верхней части которой будет находиться неподвижная прижимная губка.

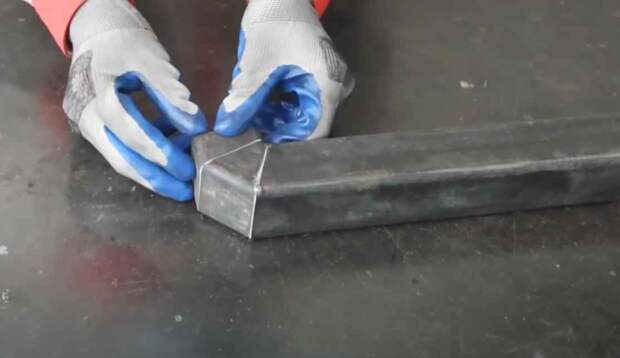

Для этого отрезаем кусок профильной трубы (длина заготовки на ваше усмотрение).
Верхнюю часть надо обрезать под углом, а потом — приварить несколько сегментов из профтрубы, чтобы получился небольшой изгиб.

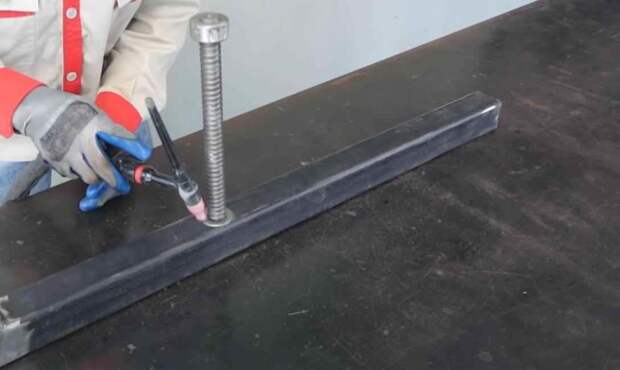

Примерно посередине стойки необходимо просверлить отверстие, в которое ввариваем направляющую втулку для ходового винта.
На следующем этапе приступаем к изготовлению подвижной части тисков.

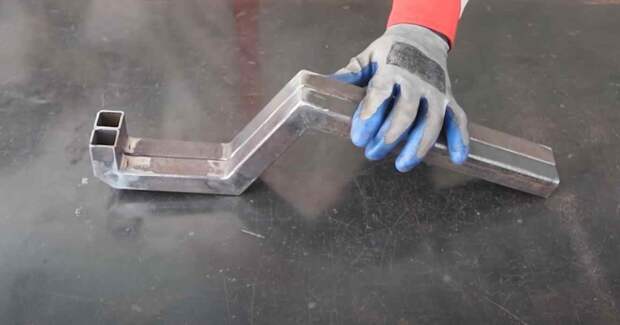

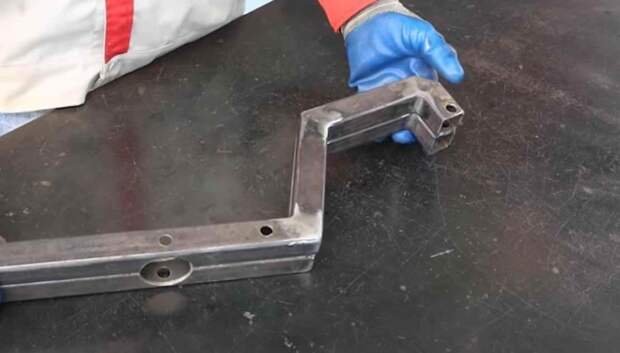

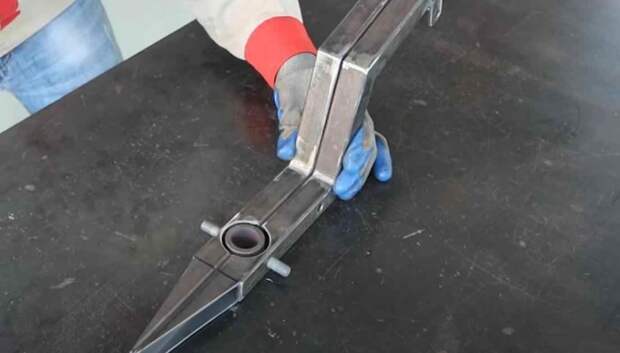

Сначала из кусочков профильной трубы необходимо сварить две одинаковых детали. Скрепляем их вместе, делаем разметку и сверлим отверстия.

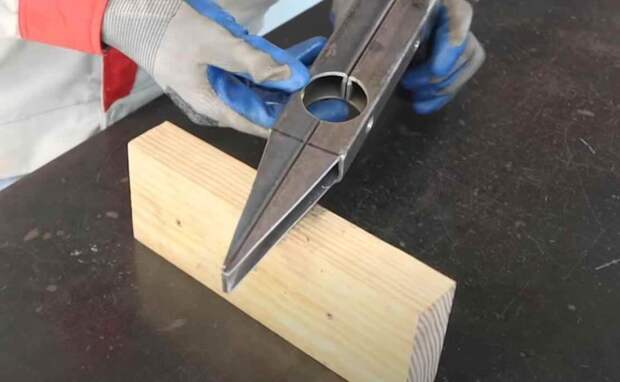

Нижнюю часть заготовки нужно обрезать под углом.

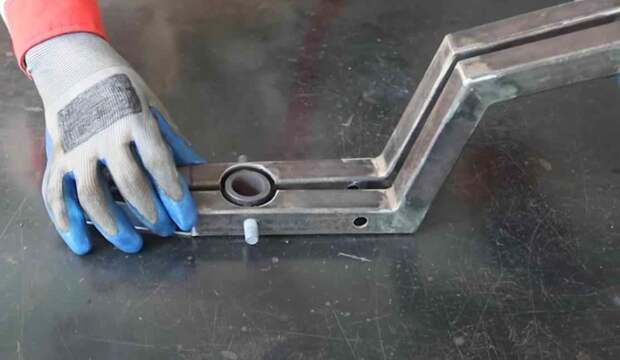

Потом устанавливаем подвижную втулку, и все обвариваем. Зачищаем сварные швы.
Сборка самодельного приспособления

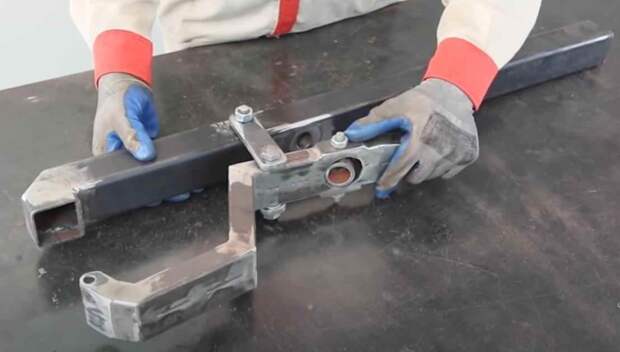

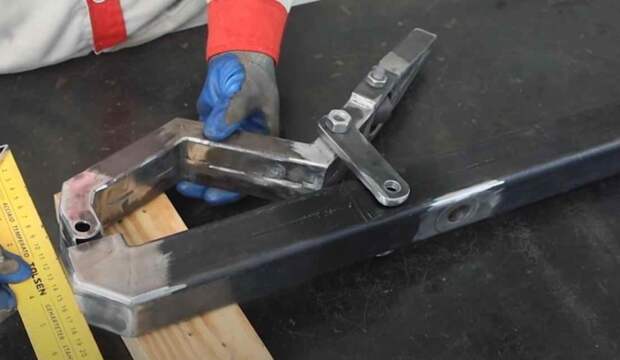

Соединяем подвижную часть тисков с опорной стойкой с помощью металлических пластин, установленных по бокам.

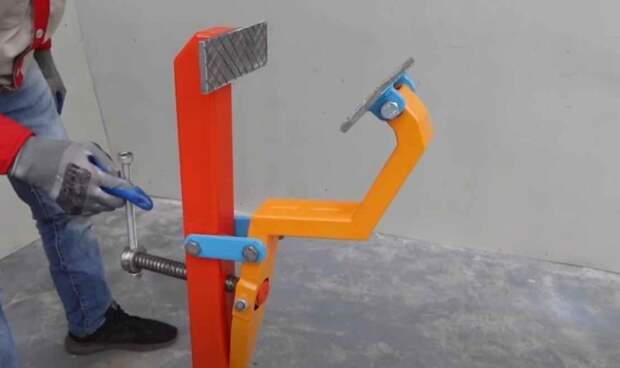

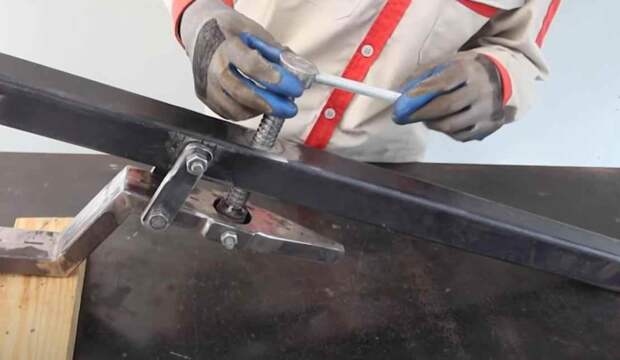

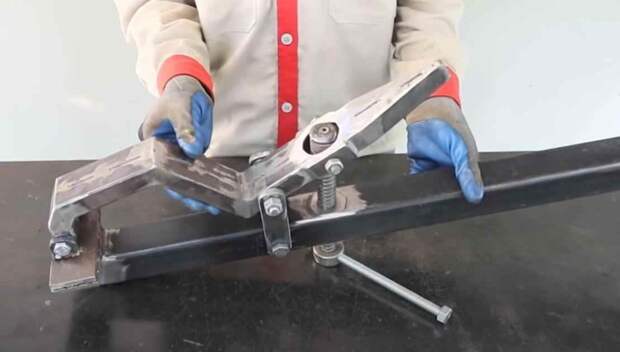

После этого устанавливаем ходовой винт, и привариваем прижимные губки.
Изготовить их можно из куска листового металла. На внутренней поверхности нужно сделать насечки.

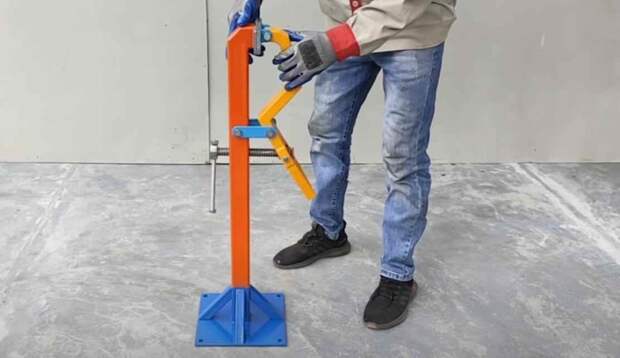

В завершении останется только изготовить основание конструкции.

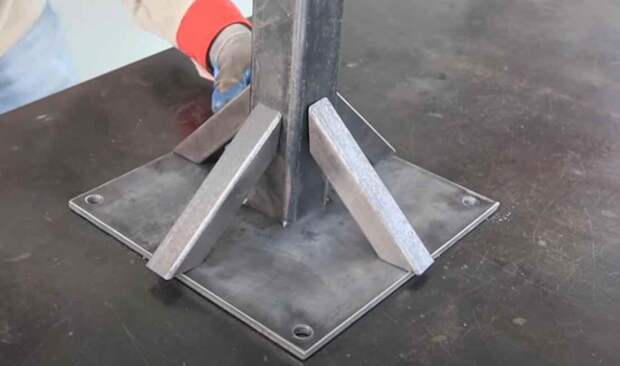

Отрезаем кусок листового металла квадратной формы. Привариваем к нему нижнюю часть стойки, и затем дополнительно усиливаем место соединения укосинами.
После этого нужно будет покрасить слесарные тиски, и жестко закрепить их на полу при помощи анкерных болтов.
