Как сделать передвижной фуговальный станок своими руками

В данном обзоре автор YouTube канала «ІГОР АНДРЕЙЧУК» поделится своим опытом изготовления фуговального станка.

Особенность конструкции — простота и мобильность.

Фуговальный станок можно вывезти из мастерской на улицу, что очень удобно, не нужно таскать пиломатериалы с улицы в помещение.

Основные этапы работ

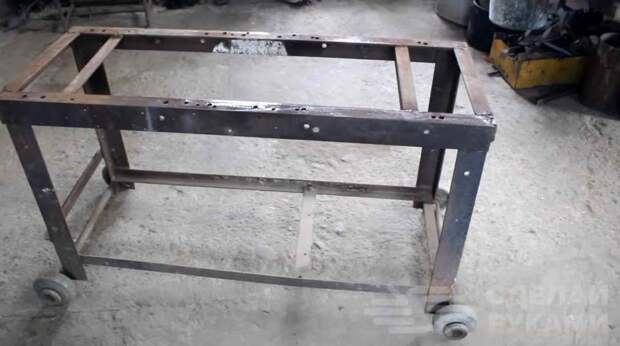

Первым делом необходимо будет изготовить станину фуговального станка.

Для этого автор использует металлический уголок. В нижней части крепятся две оси с колесами.

Ножевой вал автор использует заводской. Если повезет, можно найти его на металлоприемке. На вал с двух сторон надеваются корпусные подшипники.

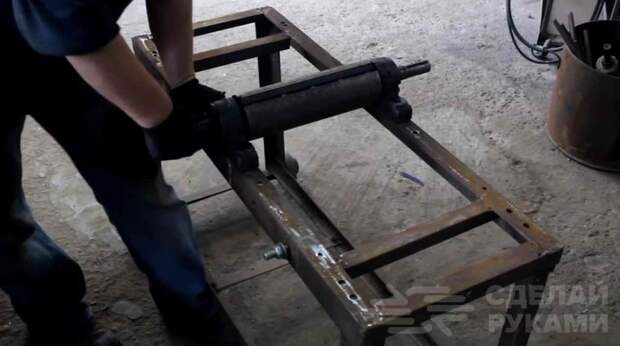

После этого устанавливаем вал на станину: делаем разметку, и сверлим отверстия для крепления корпусных подшипников.

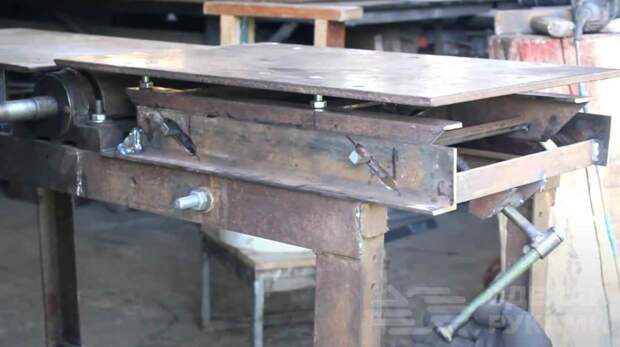

Рабочий стол состоит из двух частей — переднего и заднего стола. Под передним столом находится подъемный механизм.

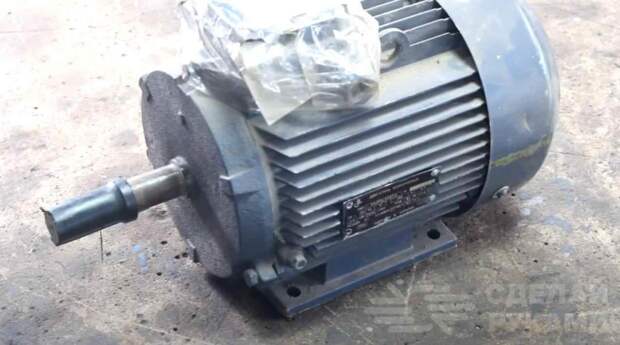

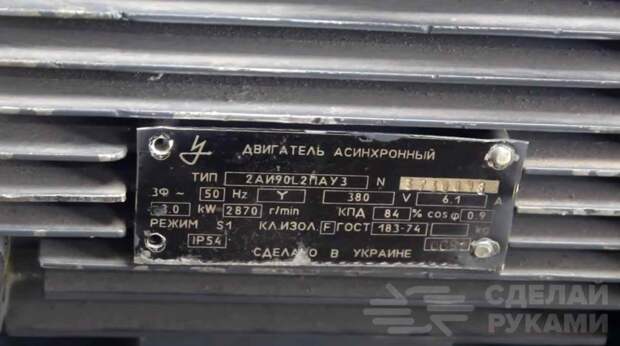

Далее нам потребуется электродвигатель.

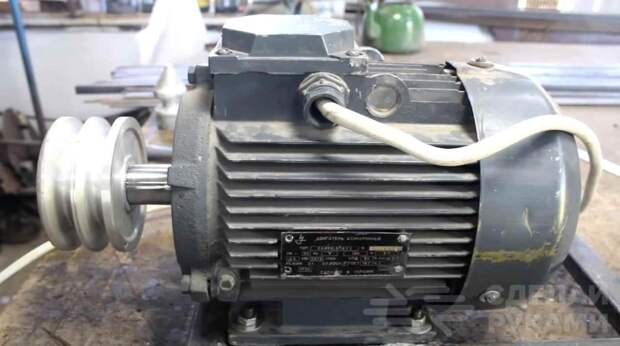

На вал двигателя крепится шкив из алюминия (можно сделать его самостоятельно: отлить болванку из алюминия, после чего обточить на токарном станке).

Второй шкив надеваем на ножевой вал. Потом соединяем оба шкива с помощью ремня.

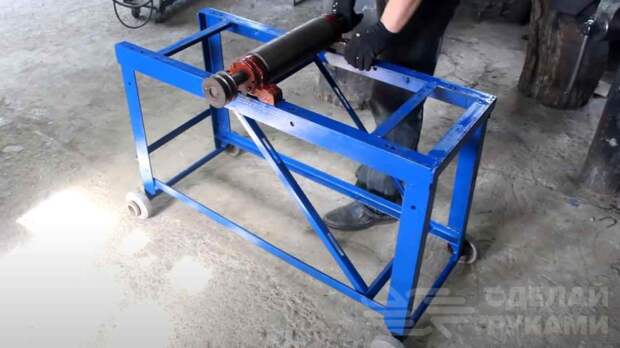

Красим все элементы конструкции, и приступаем к сборке. На станину крепим ножевой вал, потом устанавливаем задний стол и передний стол с подъемным механизмом. Крепим к станине электродвигатель.

Подробный процесс изготовления фуговального станка смотрите на видео ниже. Идеей поделился автор YouTube канала «ІГОР АНДРЕЙЧУК».
