Эта ветровая турбина на 1000 Ватт способна обеспечивать электричеством 1 загородный дом. По сути, это устройство базируется на самодельном магнитном генераторе. Проект потребует от Вас углубленных знаний физических явлений и электродинамики, а также навыков работы с магнитными устройствами.
Шаг 1: Металлические диски

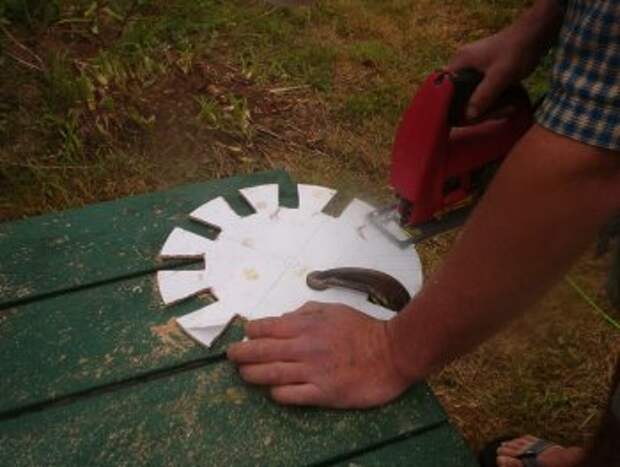

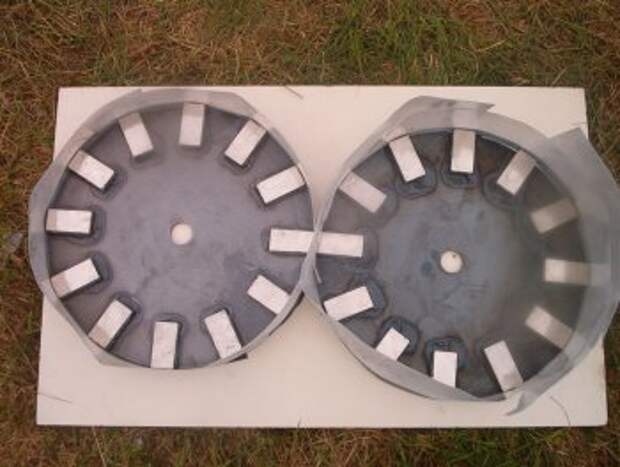

Потребуется несколько стальных дисков диаметром в 30 см.

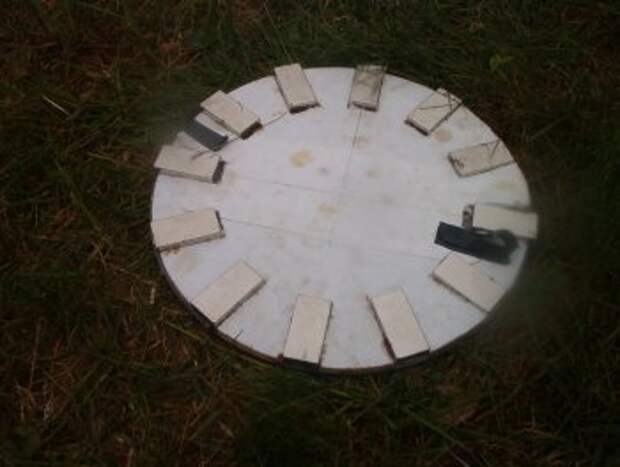

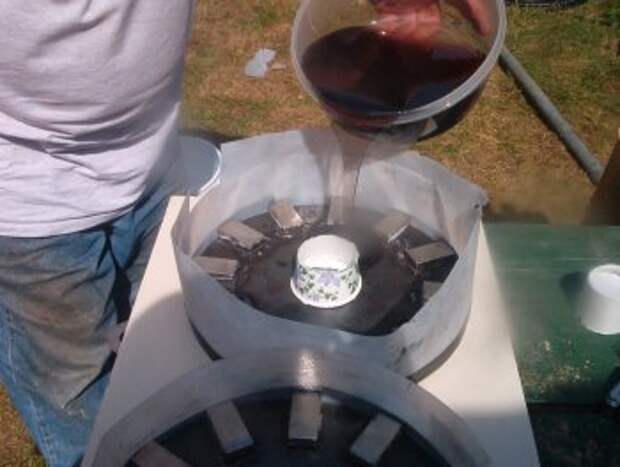

На них прикрепляем 12 магнитов класса n50 равномерно по окружности. Польем их сверху смолой и отвердителем.
Шаг 2: Катушка

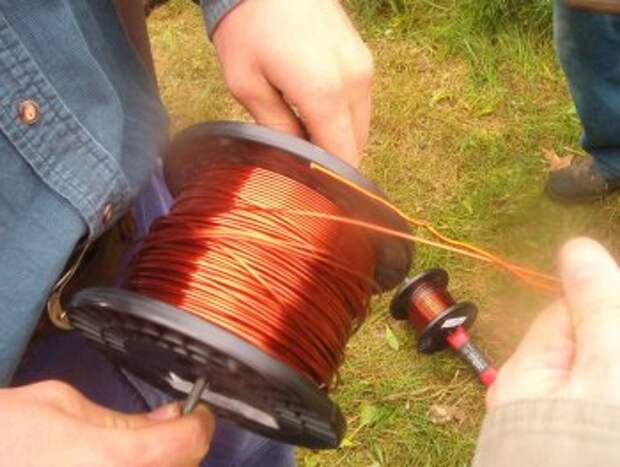

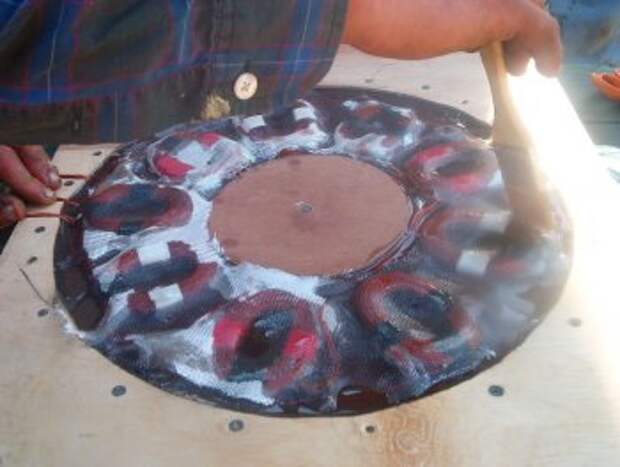

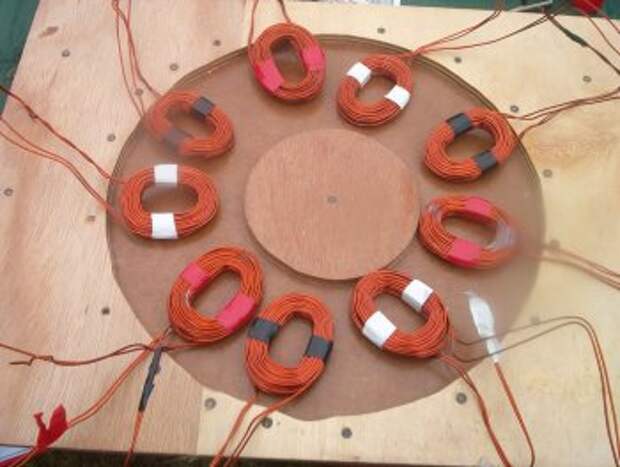

Приготовьте 9 катушек и сделайте из них схему с 3-мя фазами, а потом покройте канифолью. Используйте 70 витков одиночной цепи на 24 В или 35 витков 2-х параллельных цепочек по 12 В.

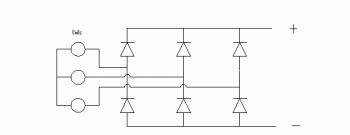

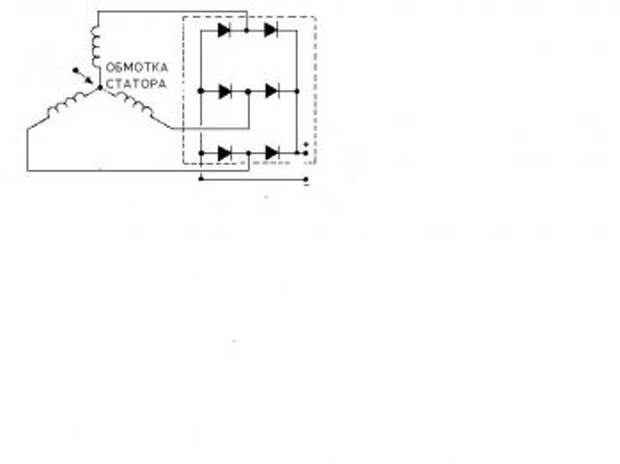

Диаграмма 3-фазового генератора изображена на рисунках 5 и 6.
Шаг 3: Подшипники

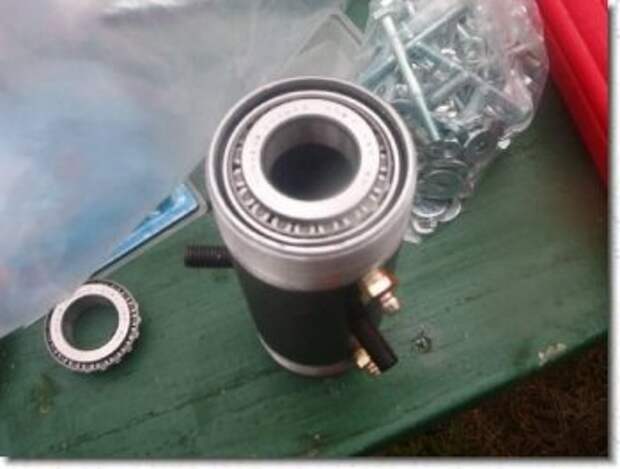

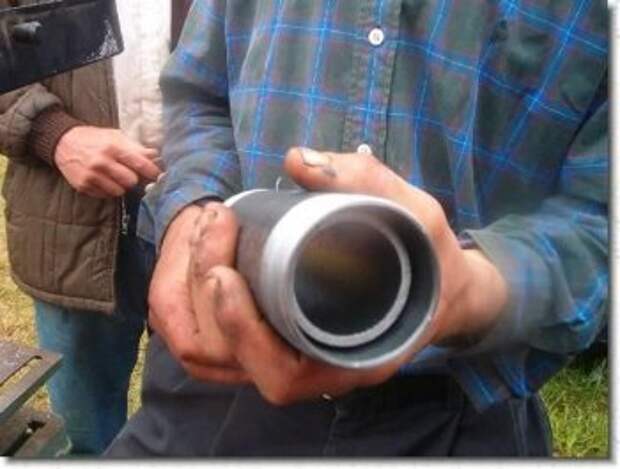

1 подшипник устанавливаете внутрь большой трубы, потом вставляете еще одну трубку и монтируете 2-ой подшипник.
Шаг 4: Лопасти
Их вырезаем при помощи настольной пилы из сосновых балок, каждая размером 5 см на 15 см. Потом шлифуем. Поверхность лопастей должна быть идеально гладкой.

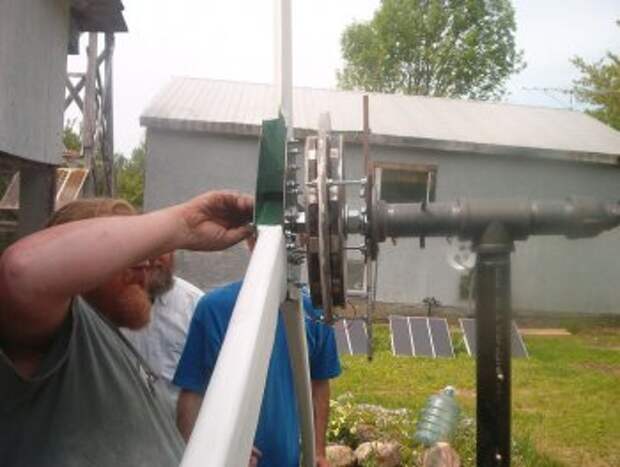

В ролике показан процесс сборки зарубежными радио мастерами.
