Газ, как известно дешевле бензина. Поэтому установка ГБО существенно снизит ваши расходы. Большинство автомобилей которые колесят по дорогам СНГ относятся к марке ВАЗ. Поэтому, тому у кого такая марка автомобиля будет полезна и интересна эта информация. В этой статье мы рассмотрим, как можно подключить ГБО на ваш карбюратор и какой тип лучше выбрать.
Какое ГБО лучше выбрать
Для карбюратора авто подойдет любое ГБО 1 или 2 поколения. Да, на данный момент уже есть 3 и 4 поколение, но на данный тип двигателя это будет бесполезно. Так как они отличаются от старых моделей наличием электроники, а на карбюраторном двигателе нет соответствующих датчиков, и поэтому не стоит устанавливать последние модели. Они автоматом превратятся в 1-2 поколение.
Отличий между ГБО первого поколения и второго практически нет. Газовый шланг подключается к карбюратору через проставку-смеситель или через врезку в карбюратор. Под действием разряжения во впускном коллекторе газ из редуктора через дозатор поступает в карбюратор. Единственное отличие — в дозаторе газ.
В первом поколении дозатор газа ручной, он выставляется в нужное положение один раз и практически не требует регулировки. А у второго поколения дозатор электронный, с клапаном, который взаимодействует с двигателем в зависимости от показаний датчика кислорода и положения дроссельной заслонки карбюратора.
Такая система второго поколения не совсем подходит к классическим автомобилям. Но из нее легко можно сделать ГБО 1 поколения. Для этого достаточно заменить электронный дозатор на механический. Для карбюратора будет лучшим вариантом ГБО первого поколения.

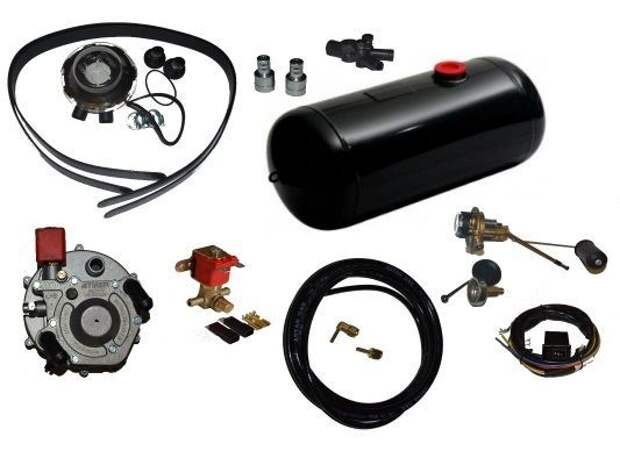

Комплектующие ГБО
- Газовый баллон
- Мультиклапан
- Заправочное устройство
- Газовая магистраль
- Газовый фильтр
- Газовый клапан
- Редуктор-испаритель
- Дозатор
- Смеситель
- Бензиновый клапан
- Переключатель топлива
Установка ГБО своими руками: инструкция
При установке ГБО своими руками, будем использовать такую последовательность:
- Установка баллона;
- Оборудование проводки газопровода;
- Установка смесителя и клапанов;
- Монтаж редуктора и дозатора, пульта управления.
Когда мы определили план и очередность работ, можно приступить к самой установке. Итак, приступим.
Установка баллона

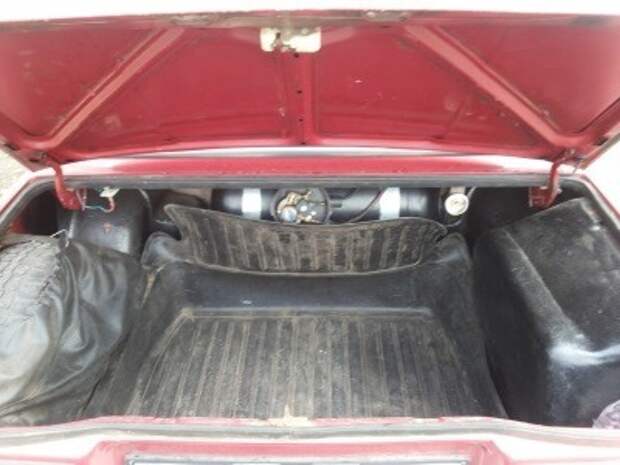

Баллоны производятся двух типов: цилиндрические и тороидальные (в народе их знают как таблетки). Для автомобилей классической компоновки лучше всего подойдет цилиндрический баллон, так как такие автомобили имеют большую вместимость. Лучшим вариантом будет, установить баллон в багажник, где есть много свободного пространства.

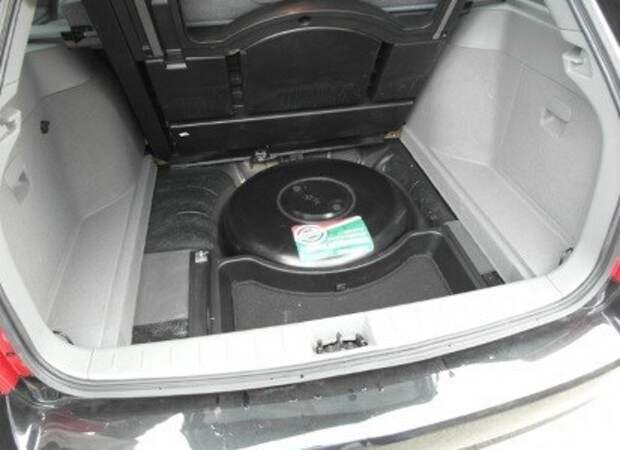

У автомобилей с кузовом хэтчбэк, багажник находится в салоне. Поэтому установка цилиндрического баллона будет не самым лучшим вариантом, он займет очень много пространства. В основном у таких авто предусмотрена ниша для запасного колеса. Именно туда следует поместить баллон, только не цилиндрический, а тороидальный (таблетку).
Баллон должен быть надежно закреплен. Иначе при движении он будет кататься, и может повредить детали, которые расположены на нем. Это можно сделать с помощью специальной подставки и металлические полосы с болтовым креплением.

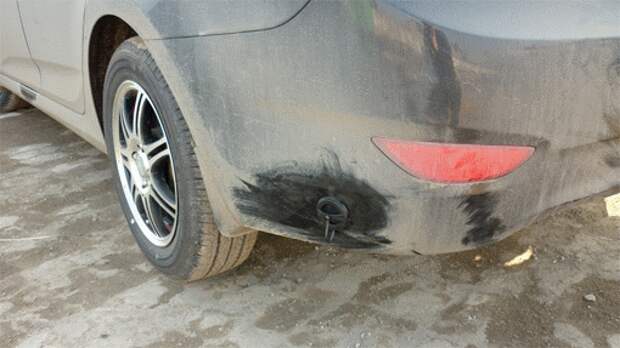

После того как установили баллон, необходимо вывести заправочный вентиль. В основном вентиль монтируют чуть ниже заднего бампера, закрепив его на крепежной пластине. Также можно вывести вентиль на одном из задних крыльев. Но для этого придется просверлить в необходимом вам месте отверстие с нужным диаметром.
Проводка газопровода

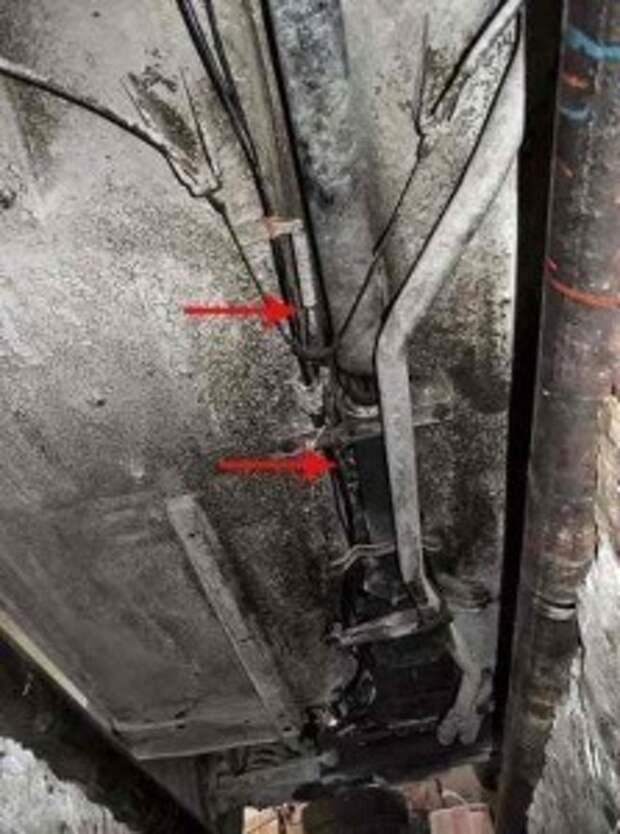

После того как установили баллон, занимаемся проводкой газопровода. Для этого просверливаем отверстие от мультиклапана баллона к моторному отсеку. Газопровод не должен проходит в салоне, лучше пускать его по днищу машины.

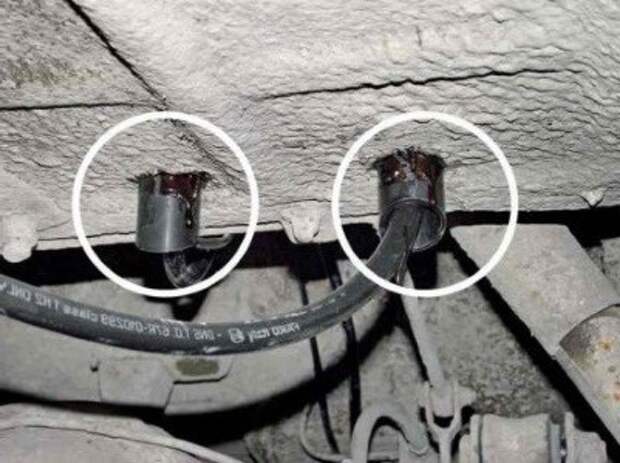

Лучше просверлить отверстие немного большего диаметра, в него вставить небольшой кусок пластиковой трубы и закрепить. Так получится дополнительная вентиляция для мультиклапана.
Обрабатываем антикоррозийной мастикой вставленные трубки. Затем нужно провести сам газопровод. Он должен быть хорошо закреплен и находиться как можно дальше от подвижных элементов автомобиля.
Установка смесителя и клапанов ГБО
Теперь пришло время заглянуть под капот автомобиля и определить место для остальных деталей ГБО.

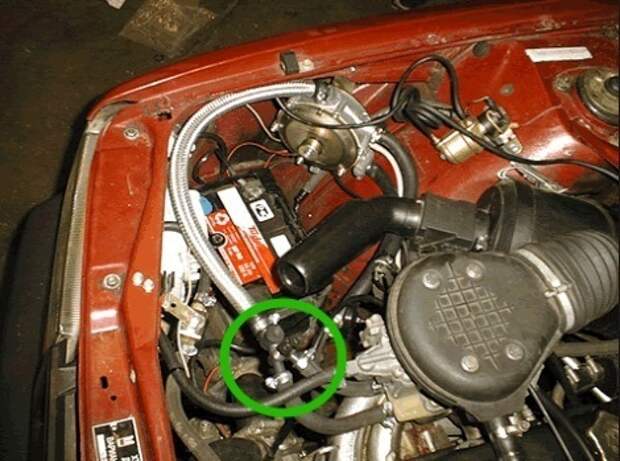

Установка смесителя

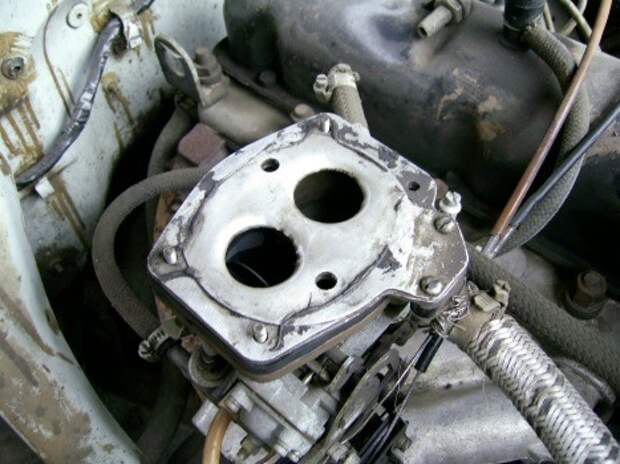

Для начала установим смеситель. В карбюраторных двигателях смеситель являет собой проставку между карбюратором и впускным коллектором.
Между тремя элементами: коллектором, смесителем и карбюратором в обязательном порядке должны присутствовать прокладки или можно воспользоваться герметиком. Главное, чтобы при работе этих элементов, между ними не было подсоса воздуха.

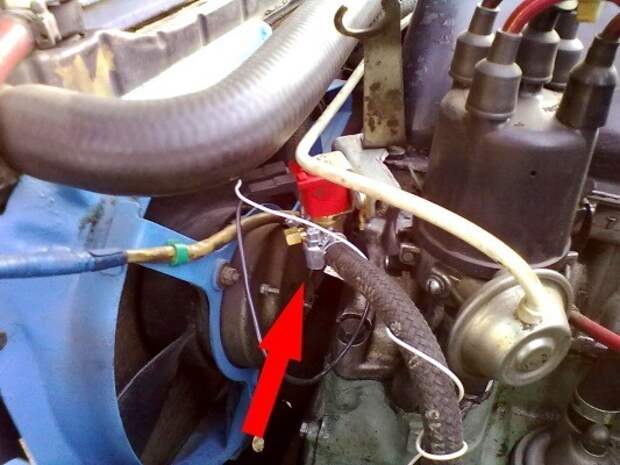

Установка бензинового электроклапана
Устанавливаем бензиновый клапан. Его нужно установить с той стороны, откуда идет подводка топливного трубопровода к бензонасосу. Установить клапан нужно в трубопровод. Разрезаем трубопровод и устанавливаем в разрез клапан, затем «железно» зажимаем его хомутами.
Нужно заметить, что клапан размещается не перед бензонасосом, а в топливопроводе идущим от бензонасоса к карбюратору. В противном случае при перекрывании и подаче бензина, бензонасос не сможет подавать бензин в карбюратор.
Установка газового клапана

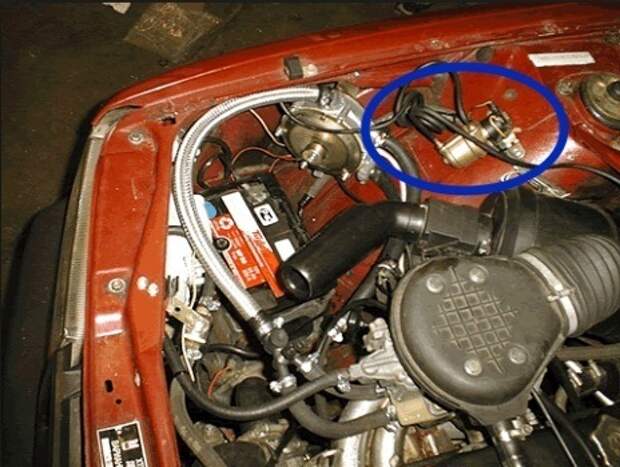

И на последним будет газовый клапан. По возможности его лучше установить подальше от бензинового клапана. Большое расстояние между ними обеспечит вам полную безопасность в случае ДТП. Его нужно закрепить в доступном месте, чтобы при возможности можно было бы к нему легко добраться.
К газовому клапану проводиться газопровод, который был проложен ранее от баллона к моторному отсеку.
Монтирование редуктора, дозатора и пульта управления
Установка газового редуктора

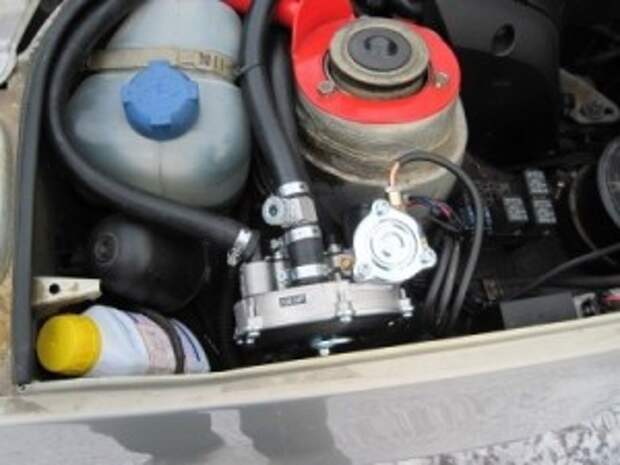

Следующим шагом будет монтаж газового редуктора. Лучше всего его установить возле карбюратора. Газовый редуктор следует установить вертикально, так как при другом положении его диафрагма не сможет полноценно обеспечить подачу газа. Лучшим вариантом будет подключить редуктор к патрубкам, которые идут к печке.
Для этого нужно будет врезаться в подводящий и отводящий патрубки печки при помощи двух тройников. Причем последовательное подключение редуктора к одному из патрубков может нарушить работу системы при тех или иных условиях, поэтому подводящий патрубок редуктора врезается в подводящий трубопровод печки, а патрубок отвода – в отводящий трубопровод.
К самому редуктору подводится газопровод, идущий от газового запорного клапана.
Установка дозатора газовой смеси
Остается последний шаг работы под капотом. Дозатор газовой смеси устанавливается между редуктором и смесителем. Его лучше установить ближе к карбюратору. К дозатору проводим газопровод, идущий от редуктора, а из него уже выводим газопровод к смесителю.
Все элементы ГБО должны быть хорошо зафиксированы между собой хомутами. Но лучше проверить герметичность, после заправки баллона газом.

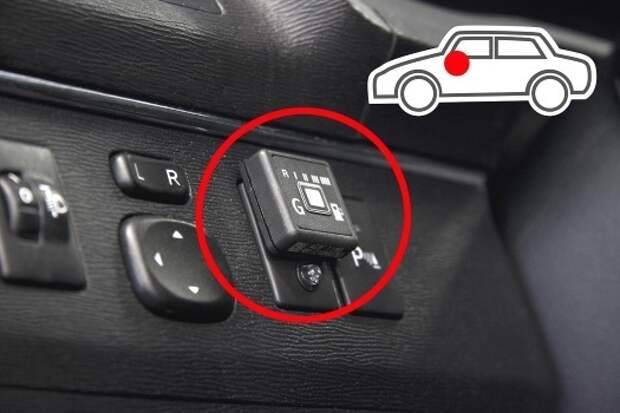

Пульт управления
Наконец дошли до завершающего этапа — это установка пульта управления ГБО.
В основном в комплекте с оборудованием, должна быть схема подключения. С помощью этой инструкции, вы сможете установить и подключить пульт. Вот собственно и все, установка закончена и можно ехать заправлять свой автомобиль.
Установка газового оборудования на карбюратор не сложный процесс если вы разбирайтесь в автомобилях. Если нет, то конечно лучше обратиться к мастеру и посмотреть видео: Установка газового оборудования на автомобиль
