Универсальные станки хороши тем, что позволяют выполнять несколько операций, как говорится: «не отходя от кассы».
И это очень удобно, особенно при большом объеме слесарных работ.
Одним из таких универсальных приспособлений является самодельный шлифовально-отрезной станок по металлу — на основе болгарки.

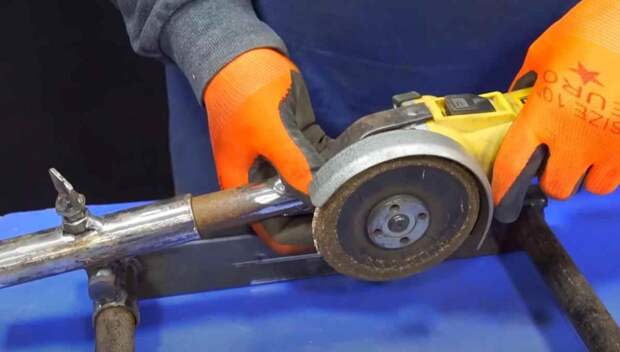

Смысл самоделки предельно прост и понятен: отрезал заготовку, и обработал место реза лепестковым кругом.
Удобно? Конечно!
В общем, не будет терять время зря, и приступим к изготовлению самодельного станка.
Необходимые материалы:
- профильная труба;
- круглая труба;
- лист металла;
- строительный уголок.
Основные этапы работ

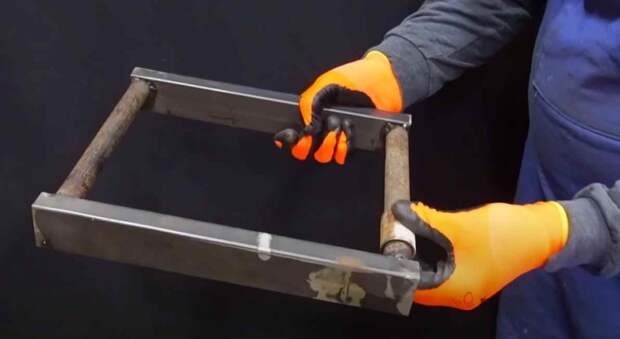

Сначала надо сварить основание.
Для этого отрезаем по два куска профтрубы и круглой трубы. На одну из круглых труб надеваем втулку. Свариваем все детали вместе.

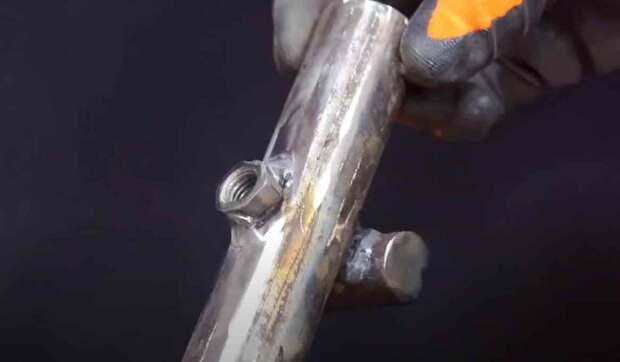

После этого автор приступил к изготовлению направляющей, внутри которой будет находиться крепление для угловой шлифмашинки.
Готовую направляющую необходимо будет приварить к втулке.
Изготавливаем крепление для болгарки, и вставляем его внутрь направляющей. Фиксируем с помощью болта.
Само крепление изготовлено из куска круглой трубы и двух отрезков металлической полосы. Они крепятся к корпусу редуктора УШМ.

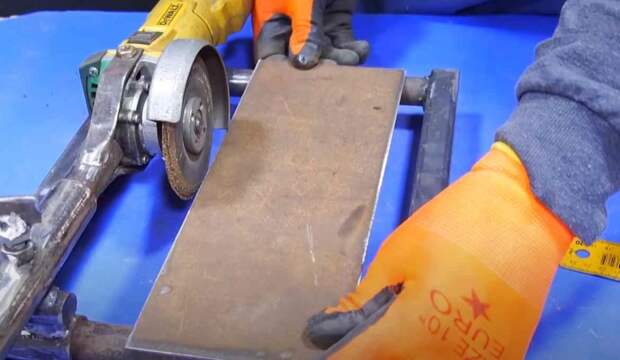

Из листового металла вырезаем рабочую поверхность, и привариваем ее к основанию конструкции.

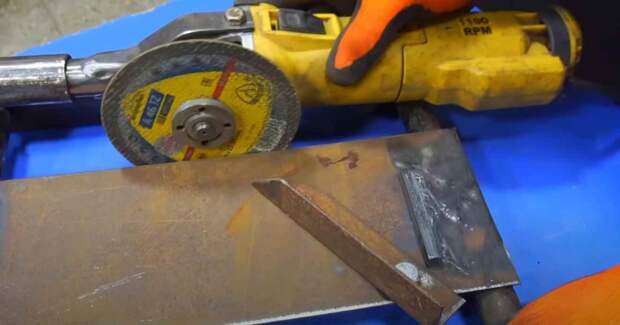

Далее к рабочей поверхности необходимо будет прикрепить регулируемый упор для заготовок. А сделать его можно из куска строительного уголка.
На последнем этапе работ останется только приварить к основанию стойку, чтобы можно было установить возвратную пружину.

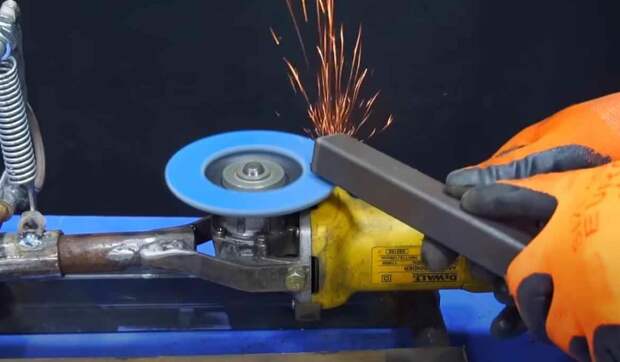

Зачищаем сварные швы, и красим самоделку. В результате у нас получился настольный (шлифовальный и отрезной) станок по металлу.
Видео по теме
Если вы захотите себе такой же станок, процесс изготовления самоделки можно посмотреть ниже. Идея автора YouTube канала Mr Novruz.
