Столярные ваймы (зажимы) своими руками. Ваймы являются неотъемлемой частью столярного дела и используются для склеивания мебельного щита, и разных заготовок для изготовления дверей и прочих вещей из дерева.

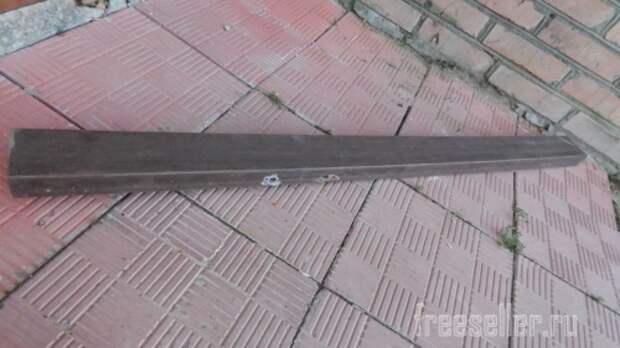

Для изготовления вайм я использовал швеллер шириной 80 мм.

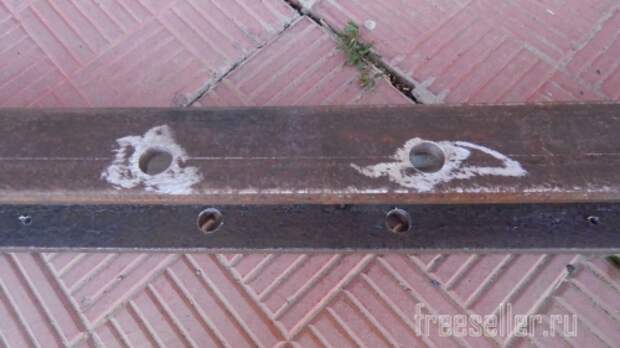

Нарезал длиной по 1300 мм, и разметил отверстия под стопор, каждое следующее через 100 мм.

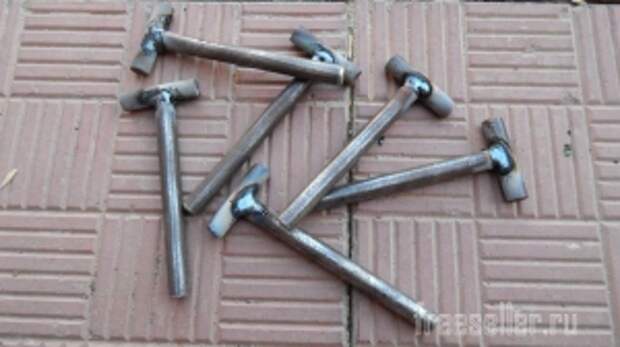

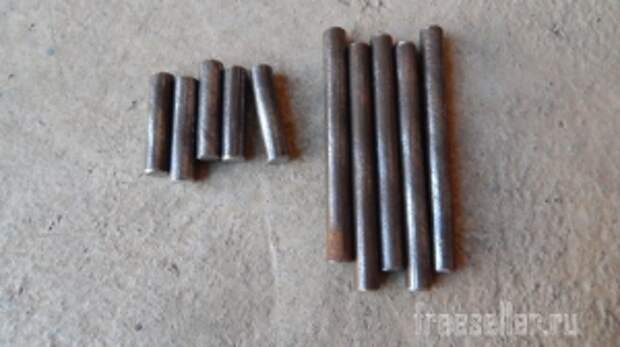

Отверстия насверлены сверлом диаметром 12,5 мм под размер стопора. Стопор сделан из прутка толщиной 12,5 мм, и нарезан кусками длиной по 120 мм, и куски по 50 мм которые потом будут приварены под 90 градусов для того чтобы было удобнее вытаскивать при изменении положения упора.

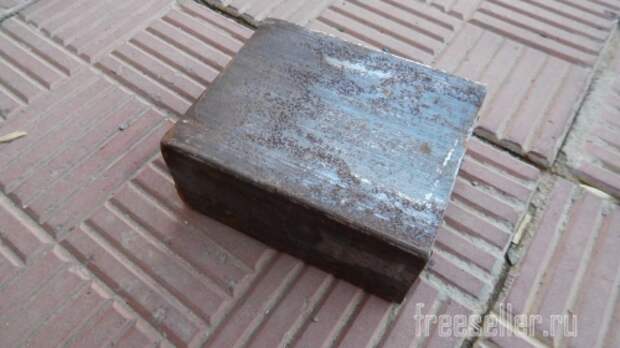

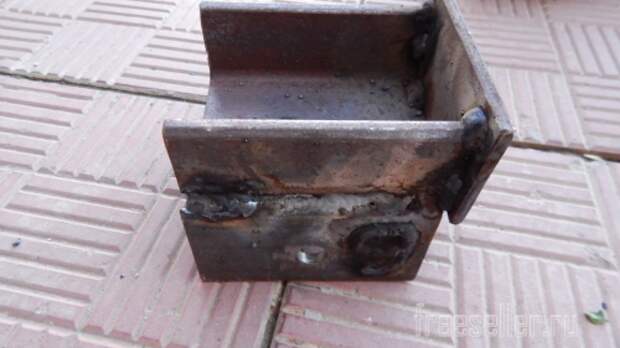

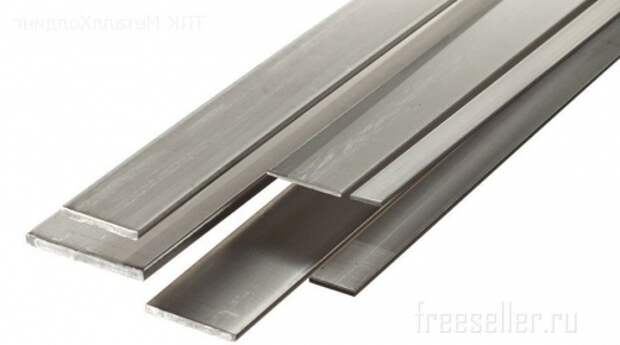

Упор сделан из куска того же швеллера длиной 100 мм и полосы 50 мм*5 мм порезанной кусками длиной по 100 мм.

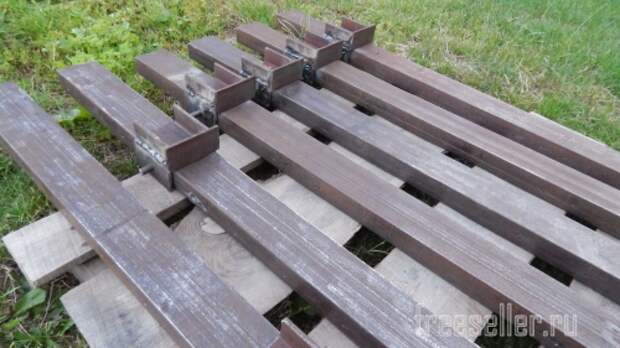

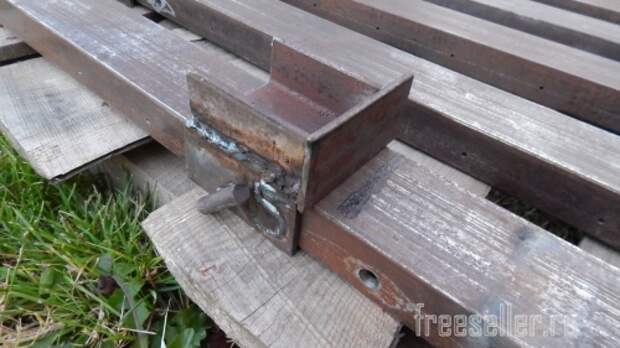

Два куска полосы привариваются с обеих сторон куска швеллера и по центру каждой полосы сверлятся отверстия под стопорный палец, и один кусок полосы приварен поперёк швеллера как упорная часть.
Теперь упор можно ставить в любом нужном нам положении.

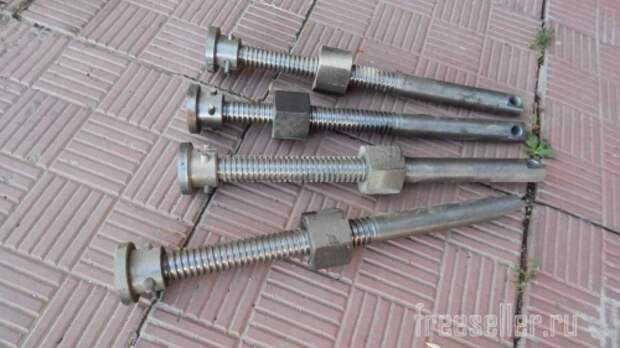

Зажимные винты были заказаны у токаря.
Винт приваривается к швеллеру с одной стороны с таким расчётом, чтобы упорный пятак на винте был на расстоянии 2,3 мм от швеллера.

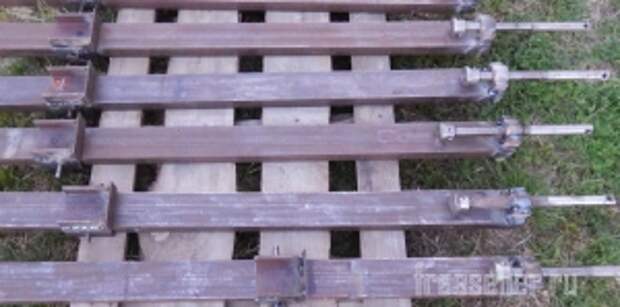

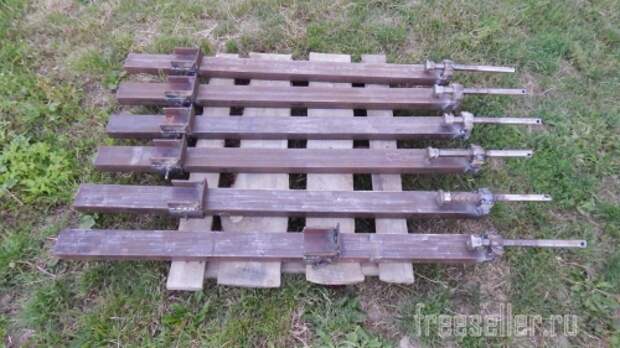

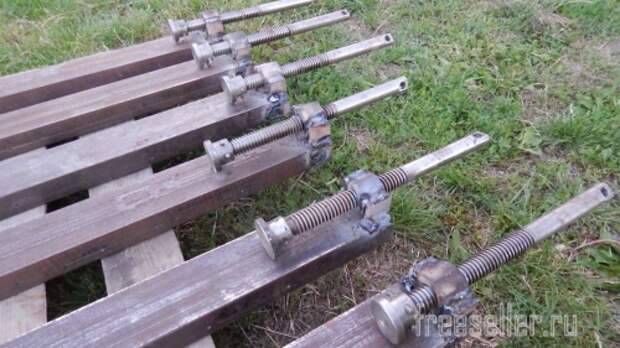

Резюмируя выше написанное могу сказать, что получились отличные ваймы. Изготовить их совсем не сложно и это не займет у вас много времени, зато вы получите неплохого "помощника" в своём столярном деле.
Всем спасибо за внимание :)
