Используя самодельное приспособление, можно гнуть металлические полосы — это намного удобнее и быстрее, чем сгибать заготовки в тисках с помощью рук или молотка.
Идеей изготовления самодельного приспособления с нами поделился автор YouTube канала ideas corner. Берите на заметку!
Необходимые материалы:
- прямоугольная профтруба;
- профиль квадратной формы;
- металлический (строительный) уголок;
- стальная круглая труба;
- металлическая полоса;
- круглые подшипники;
- болты с шайбами и гайками.
Пошаговый процесс изготовления гибочного станка

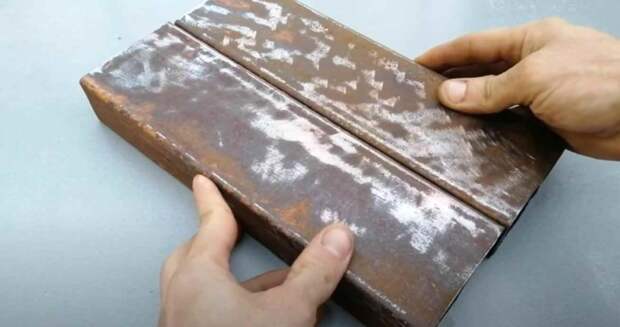

Первым делом необходимо будет сделать основание конструкции. Для этого отрезаем два куска профильной трубы (прямоугольной) одинаковой длины.

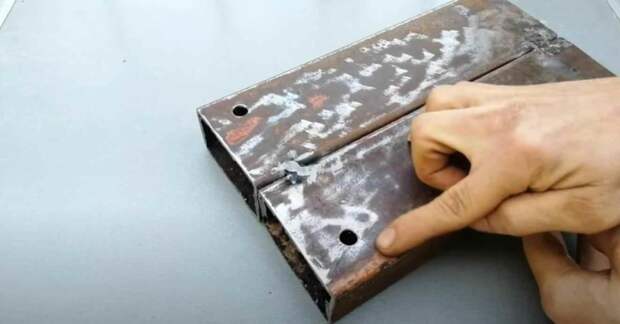

Сверлим в заготовках отверстия для установки подшипников, и свариваем их вместе.

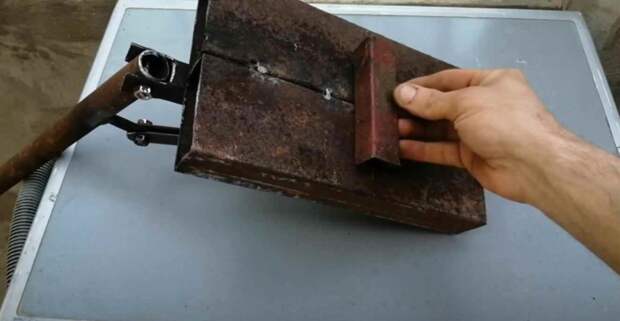

Далее надо изготовить направляющую — отрезаем два куска металлического уголка, и свариваем их вместе, чтобы получился квадратный профиль.
Привариваем направляющую к основанию.
На следующем этапе необходимо изготовить пуансон, который будет вставляться в направляющую и гнуть заготовку.

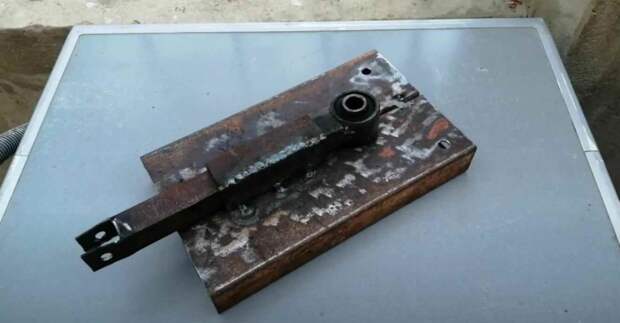

В качестве пуансона используется кусок квадратной профильной трубы. На одном конце вырезаем два «ушка» с отверстиями для крепления рычага, а на другом — привариваем наконечник круглой формы (можно взять за основу кусок толстостенной круглой трубы).
В качестве рычага используется стальная круглая труба.

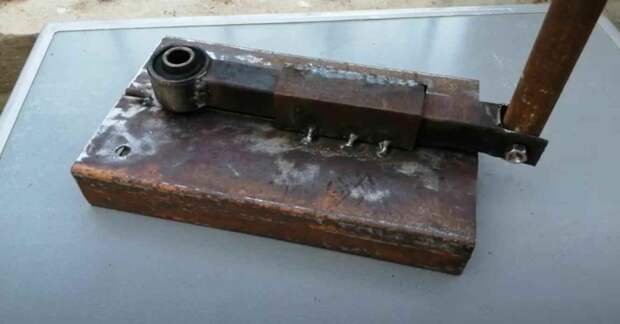

Отрезаем заготовку требуемой длины, и на одном из концов сверлим крепежные отверстия. Крепим рычаг к пуансону с помощью болта с гайкой.

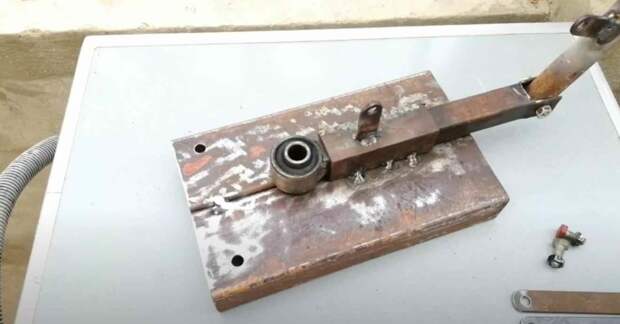

От металлической полосы отрезаем два «ушка», и сверлим в них крепежные отверстия. Потом привариваем их к верхней части направляющей и рычагу, как показано на фото ниже.

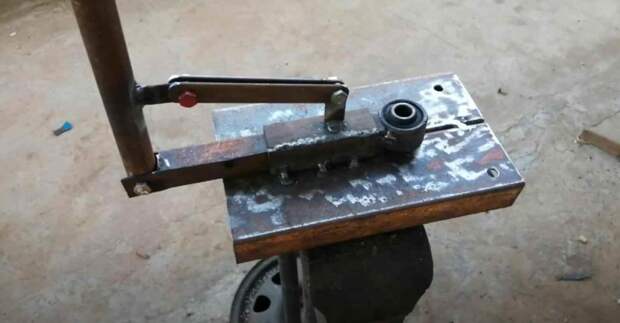

Далее отрезаем два куска металлической полосы, сверлим отверстия по краям, и крепим к «ушкам». В результате при движении рычага пуансон будет перемещаться внутри направляющей.
К нижней части основания необходимо приварить кусок квадратной профтрубы, чтобы гибочный станок можно было зафиксировать в слесарных тисках.

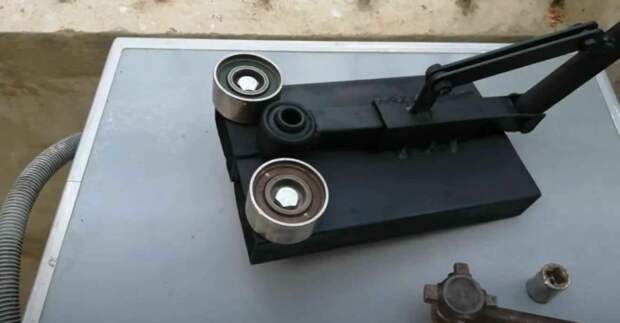

В завершении останется только покрасить самодельное приспособление, и установить два опорных подшипника (или ролика).

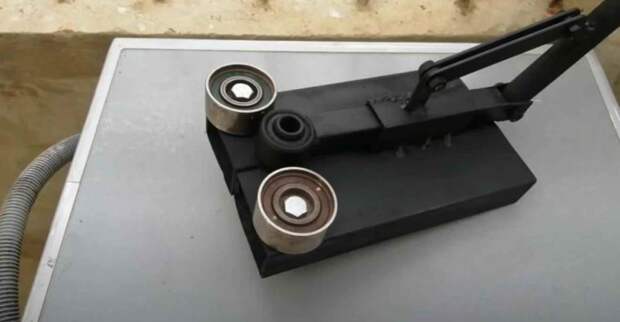

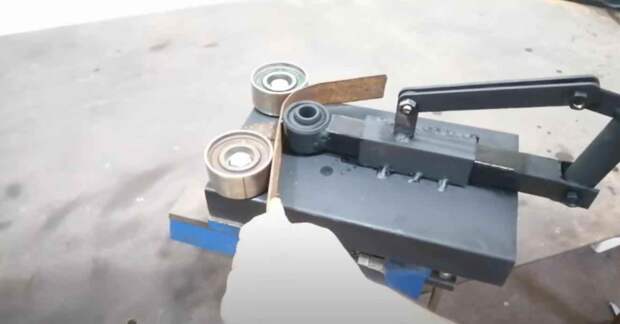

В результате у нас получилось простой гибочный станочек для сгибания металлической полосы.
Как вы оценили бы данную самоделку — стоит ли тратить время и силы на ее изготовление? Напишите свое мнение в комментариях.
