Контактная сварка изобретена почти 90 лет назад, а заложенные в ней возможности еще совсем не исчерпаны. Данный вид сварки в основном используют для массового или серийного производства. Для дальнейшего развития этой технологии требуется переход на механизированное и автоматизированное массовое и крупносерийное производство с серьезной электрификацией.
Но, многие отрасли промышленности не могут похвастаться такими условиями. Ниже подробнее рассмотрим как делается контактная сварка своими руками.Контактная сварка — является понижающим трансформатором имеющим высокие коэффициент трансформации
Сварочный ток должен быть очень велик. Чем более толстый металл сваривается, тем большей силой тока должна обладать вторичная обмотка трансформатора. Одновременно с этим, значение необходимого напряжения (U = JR) должно быть малым и лежать в пределах 2- 6 В.
Это объясняется тем, что металлические изделия обладают большой электропроводностью и малым удельным сопротивлением, по этой причине, чтобы быстро нагреть металл и компенсировать тепловые потери нужно использовать большие сварочные токи. Чтобы получить сварочный ток, имеющий такие необычные параметры, потребуется специальный источник питания – трансформатор, обладающий достаточной мощностью.

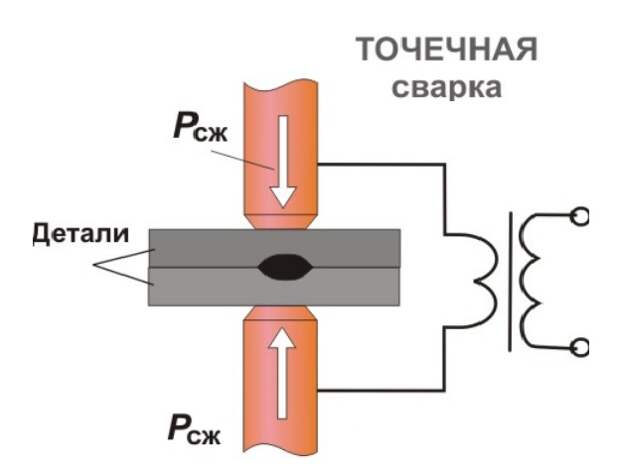

Точечная сварка своими руками – это вполне реальная задача, при условии, что соединяемый металл не будет толстым (не более 0,5 мм в толщину). Данный аппарат можно изготовить дома, используя не дефицитные материалы.
Для производства данного прибора можно пользоваться трансформатором МОТ от микроволновки, мощность которого – 1000 Вт.

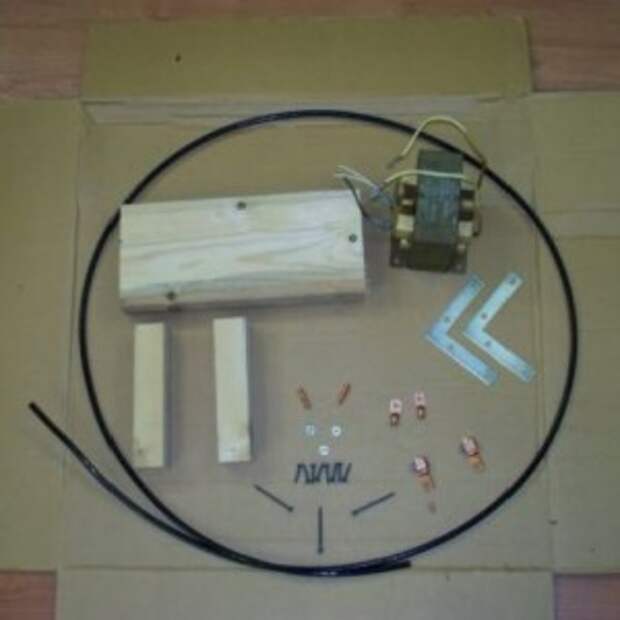

Если вы обладаете таким трансформатором, то считайте, что половина данного проекта уже реализована. Кроме трансформатора, для производства аппарата вам нужно будет обзавестись следующими деталями:
- деревянными брусками;
- двумя медными винтовыми наконечниками;
- двумя медными наконечниками;
- сварочным кабелем под вторичку (желательно по толще);
- оцинкованными уголками;
- саморезами;
- шайбами.

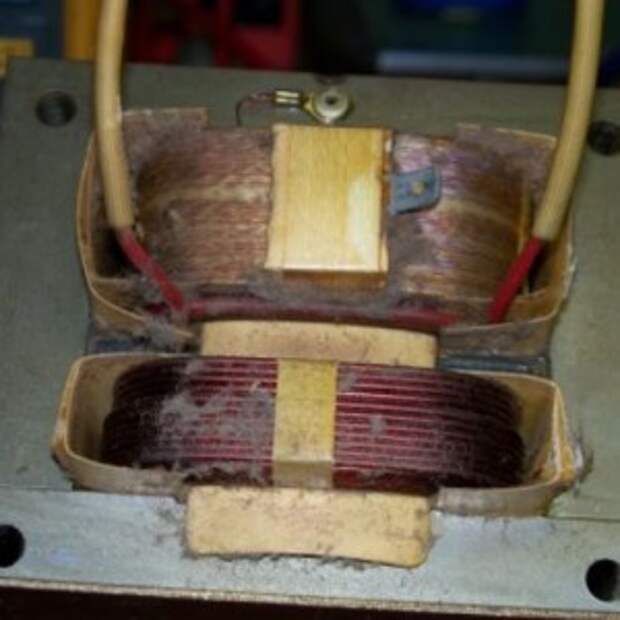

Для начала следует удалить вторичную обмотку, изначально намотанную на трансформаторе.
В выполнении этих действий поможет болгарка

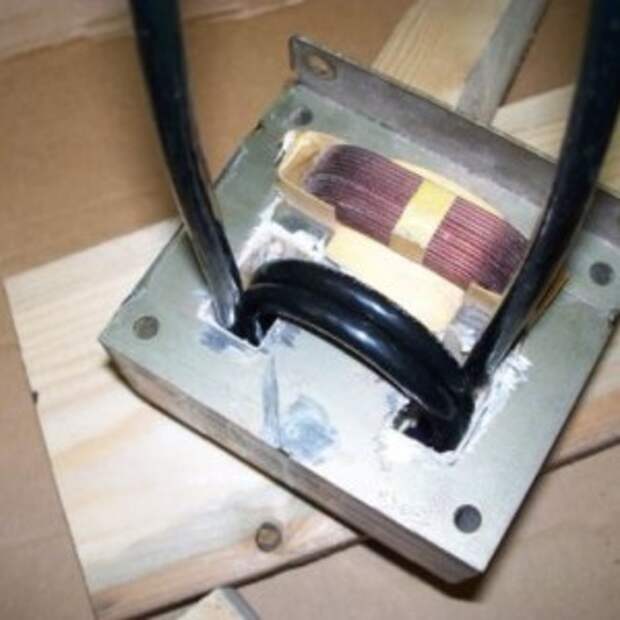

После этого, следует намотать вторичную обмотку из сварочного кабеля, чтобы сделать наш трансформатор был понижающим. Экспериментальным путем было определено, что трех, четырех витков с головой хватает чтобы обеспечить напряжение 4-5 В.
Все самое сложно уже позади, после установки на деревянное основание и обустройства деревянных клещей контактная сварка своими руками может считать завершенной.
