По окончанию постройки жилища необратимо приходит очередь благоустраивать участок: изготавливать садовые дорожки, создавать площадку для патио, строить беседку т.д. И постоянно, когда сталкиваешься с дороговизной нужных материалов и оснащения, начинаешь задумываешься о том, а не сделать все самому своими руками.
Вот и на этот раз поставил себе задачу: сделать вибростол но и заодно использовать это основания под циркулярку и отрезной станок. Поэтому станок состоит из двух частей: столешницы и универсального основания.
Выбрал оптимальный размер 400*800 мм. исходя из материала, что у меня остался. Для большей устойчивости станка рекомендовал бы ширину делать 600 мм. Полная высота с вибростолешницей 1 м., самого основания 900 мм.
Размеры основания станка
- Ножки сделанные из профтрубы сечением 40х40
- Подошвы толщиной 1,5 мм и 55х55
- Нижние царги из профтрубы 20х20
- Верхние царги из профтрубы 40х20
- Болты М14х40, которые приварены по углам для установки съемных столешниц.
- На основании приварен лист металла 1,5мм для крепления выключателя.

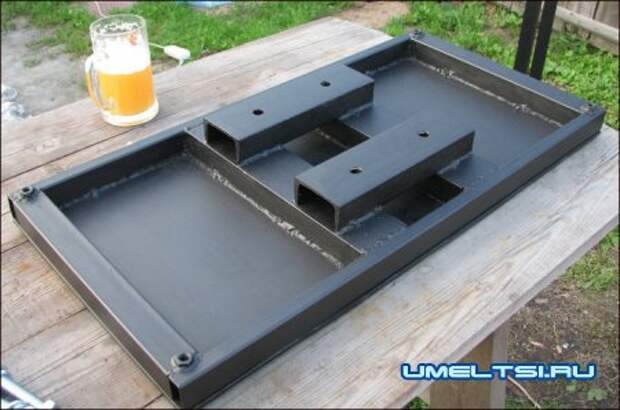

Размеры вибростолешницы
- Рамка из профильной трубы 40х20 и 40х40
- Лист металла толщиной 8 мм - поверхность стола
- Гайки М12 для фиксации пружин, которые приварены по углам столешницы
- В центре стола швеллер № 8 (80х40) для крепления вибратора

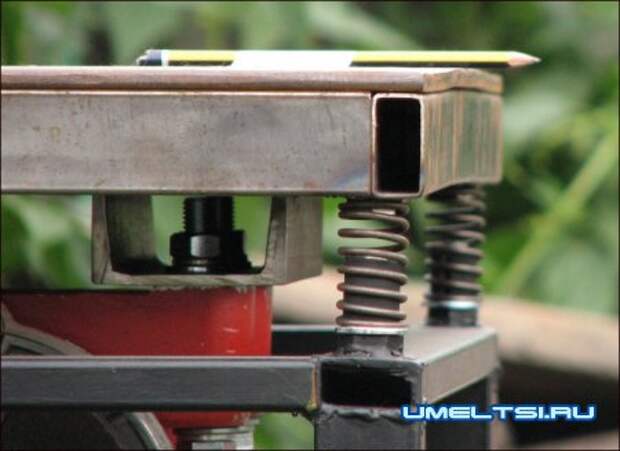

- 4 пружины от клапанов двигателя (подобрано под наш размер) Внешний диаметр пружины 27 мм, внутренний 21 мм. Высота L=63 мм. Под нагрузкой (55 кг) L=53 мм.

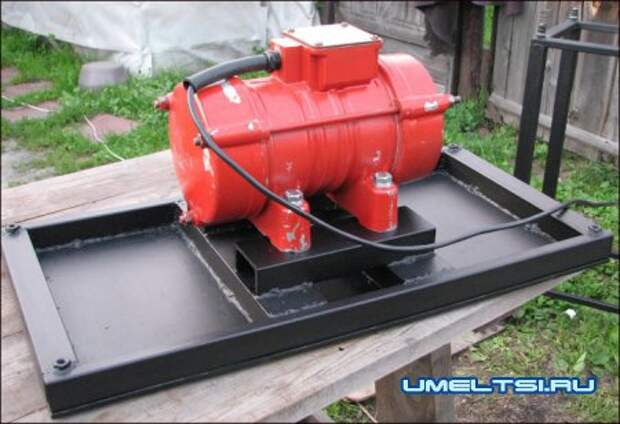

Вибратор для стола
Если есть возможность, можно приобрести заводской ЭВ-98Е 220 В, 0.
9 кВт. Но дешевле будет купить стационарный шлифовочный станок, китайского производства и заказать в токаря выточить эксцентрики. По технике безопасности необходимо все эксцентрики скрыть кожухами.
Электрика
Изначально задумывалось, что станок будет мобильным поэтому к нему будет подходить удлинитель.

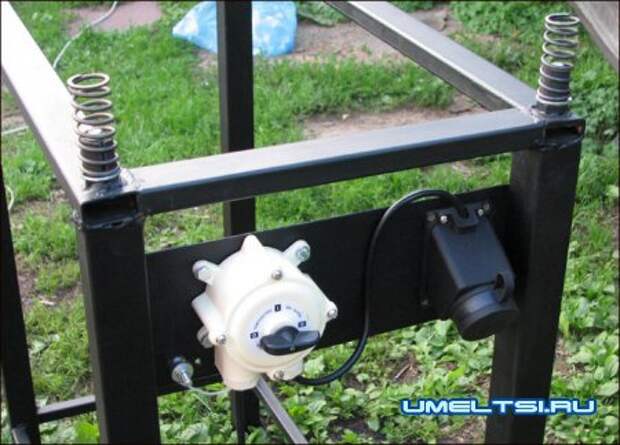

На основании станка установлено розетка, выключатель, вилка. Так как вибратор будет съемный то он оснащен кабелем и вилкой, которая будет втыкаться в розетку на станке.
