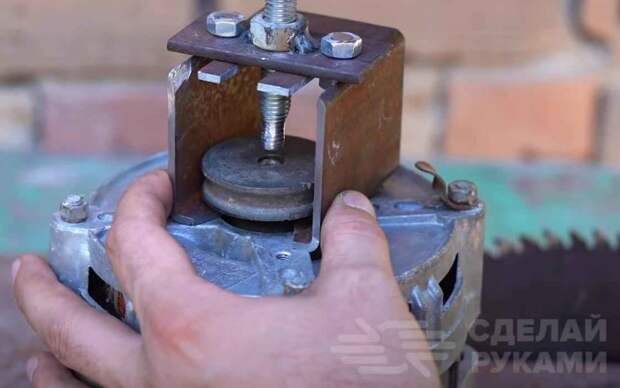

В данном обзоре автор поделится снами идеей, как изготовить своими руками простой универсальный съемник, с помощью которого можно снимать с вала подшипники и шкивы.
Для изготовления самоделки используются различные обрезки металлолома. Поэтому себестоимость самодельного съемника практически нулевая.
Потребуются следующие материалы:
- кусок профильной трубы;
- металлическая пластина;
- шпилька, болты, гайки;
- отрезок квадратного прутка.

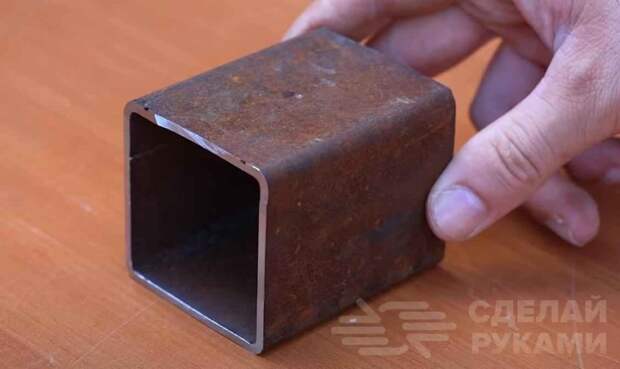

В первую очередь отрезаем кусок профильной трубы (квадратной).

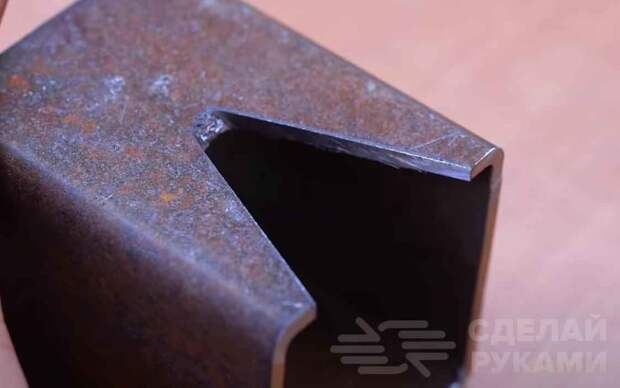

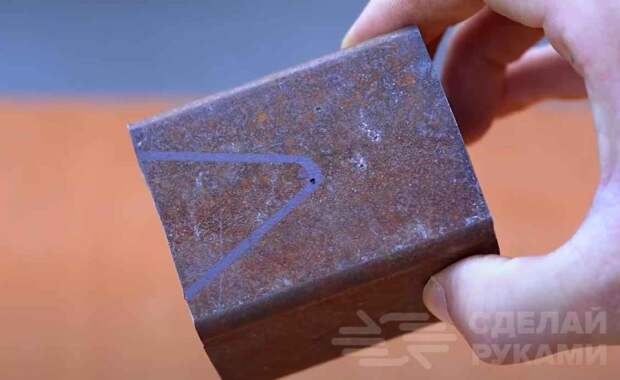

При помощи болгарки делаем в заготовке треугольный вырез. Напильником убираем оставшиеся заусенцы на краях.

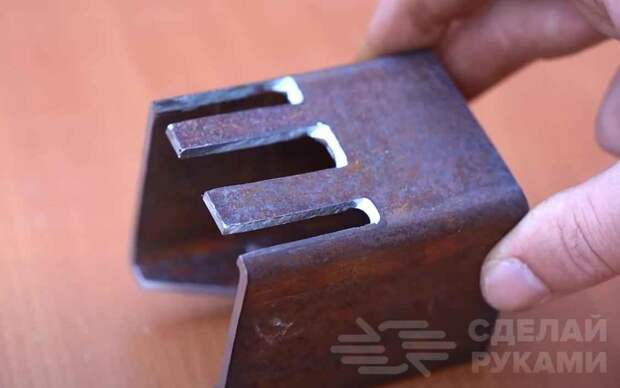

На противоположной стороне надо сделать прямые пропилы (причем центральный пропил должен быть шире — в него будет вставляться шпилька).
Основные этапы работ
На следующем этапе автор отрезает кусок стальной пластины. В ней надо просверлить три отверстия: одно — под шпильку, два — под болты.

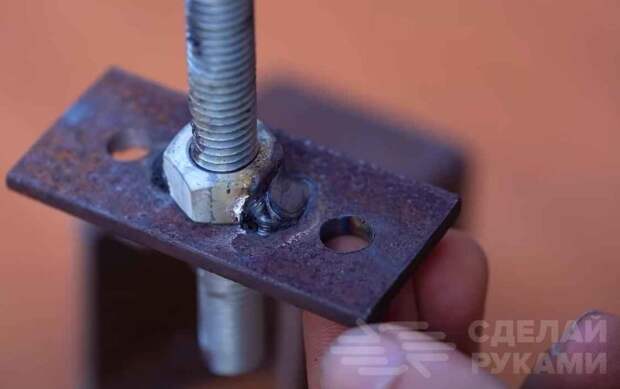

К центральному отверстию автор приваривает гайку, в которую вкручиваем шпильку.
Вставляем шпильку в центральный паз в профильной трубе, и фиксируем болтами с гайками. Выступающие части болтов обрезаем болгаркой.
