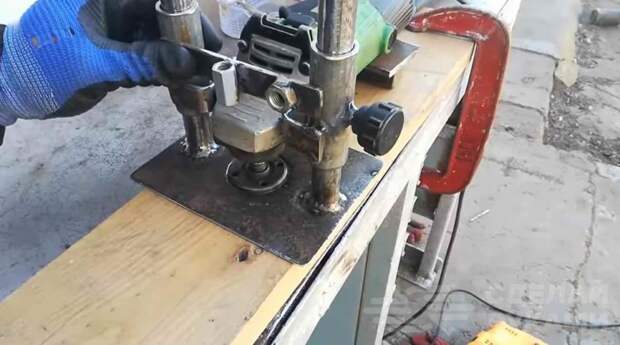

В данном обзоре расскажем еще об одной самоделке, которую можно сделать из болгарки — ручном фрезере.

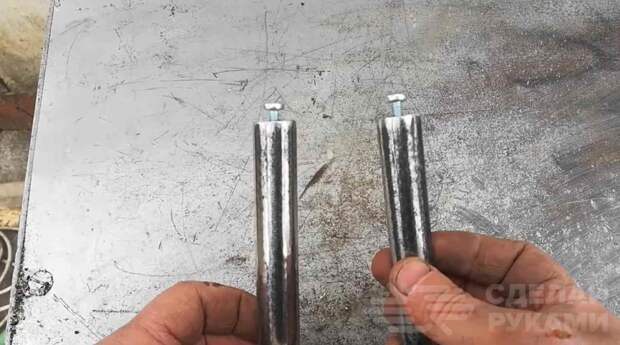

Первым делом отрезаем две заготовки из металлического круглого прутка и две втулки (из стальной круглой трубы). В прутках (направляющих) сверлим отверстия и нарезаем резьбу под винты.

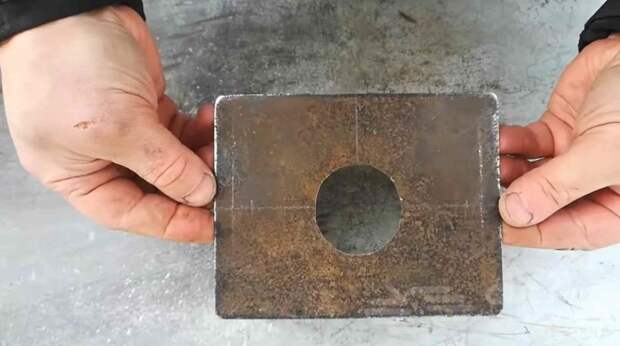

Из листового металла автор вырезает пластину («подошву» для фрезера).
По центру этой пластины нужно просверлить отверстие.
Основные этапы работ

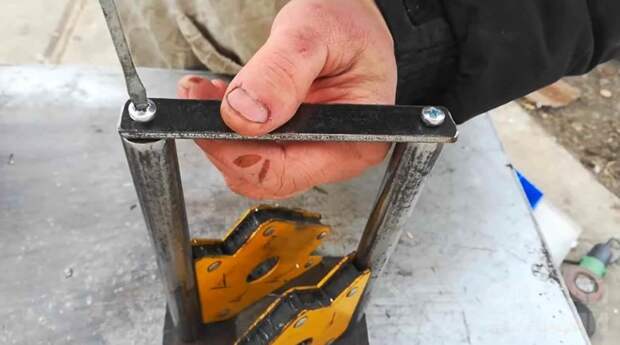

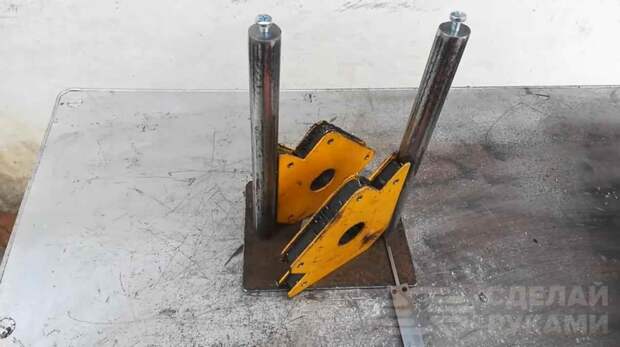

На следующем этапе привариваем к опорной подошве две направляющие, выставив их под прямым углом и зафиксировав сварочными магнитами. Сверху соединяем их при помощи полосы металла.

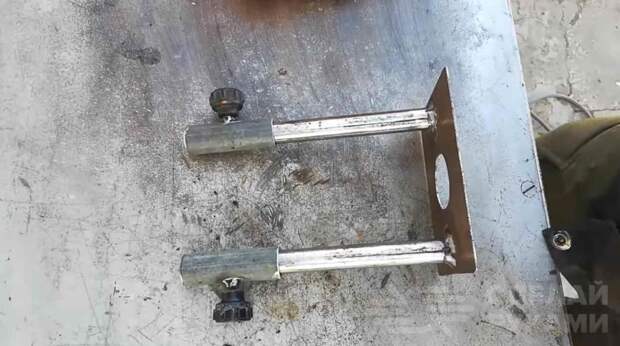

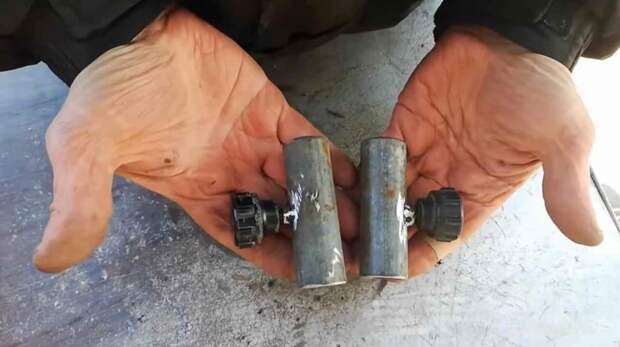

К втулкам, которые будут перемещаться по направляющим автор приваривает гайки. Предварительно в деталях нужно просверлить отверстия. В гайки вкручиваем болты-барашки

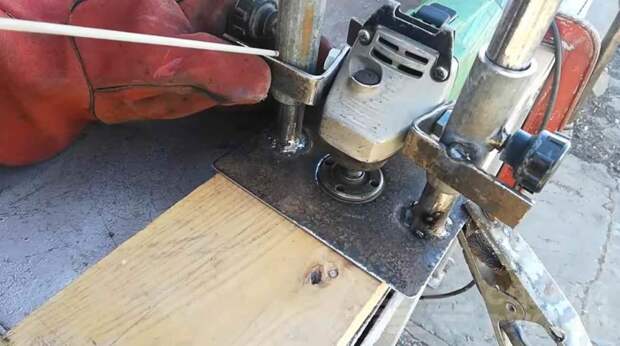

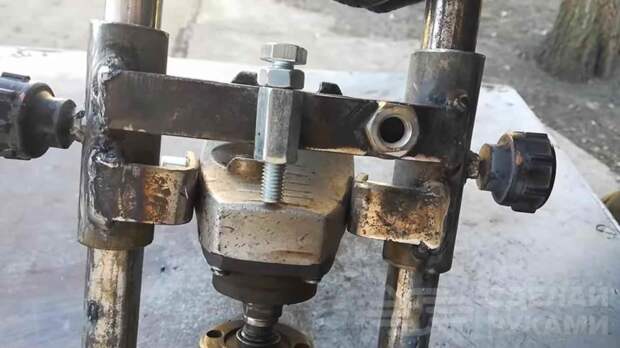

Из полосы металла автор делает два крепления и прикручивает их к корпусу редуктора УШМ. Потом их нужно приварить к втулкам.
Далее отрезаем еще один кусок полосы. Привариваем к нему две гайки: удлиненную и обычную. Потом полосу надо приварить к втулкам.
В удлиненную гайку автор вкручивает упорный болт, который упирается в корпус редуктора, а в обычную — ручку от УШМ.

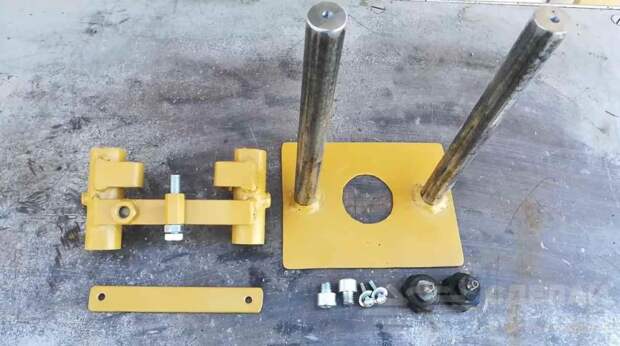

На последнем этапе все изготовленные детали необходимо будет зачистить и покрасить. И затем можно приступать к сборке.
Подробно о том, как сделать ручной фрезер из болгарки, вы можете посмотреть на видео ниже. Данный материал подготовлен на основе видеоролика с YouTube канала MakeTools.
