Роликовая стойка-опора для длинных заготовок

В тех случаях, когда нужно распилить большое количество длинных заготовок (доски, профильные и круглые трубы), очень удобно использовать регулируемую опорную роликовую стойку.

В данном обзоре автор покажет, как изготовить такое полезное приспособление своими руками. Сама конструкция довольно простая, сделать ее не составит особого труда.

Основные элементы конструкции автор решил изготовить из профильной трубы. Также нужны будут заготовки из металла, болты и ролики.

В первую очередь, потребуется отрезать две профтрубы разного размера — чтобы одна труба входила в другую, при этом люфт должен быть минимальным.

Основные этапы работ

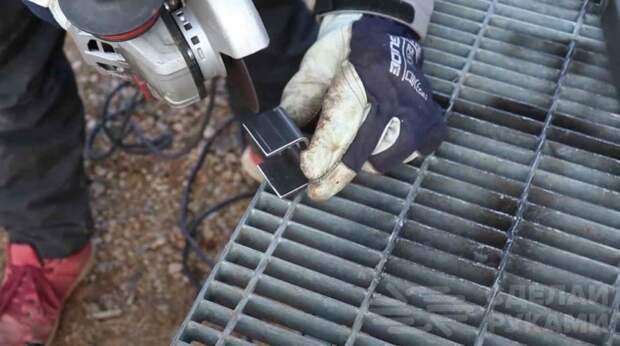

На следующем этапе отрезаем кусок пластины, сгибаем ее края под прямым углом, и отрезаем лишнее. По центру сверлим сквозное отверстие под болт. Потом привариваем пластину к профильной трубе (стойке).

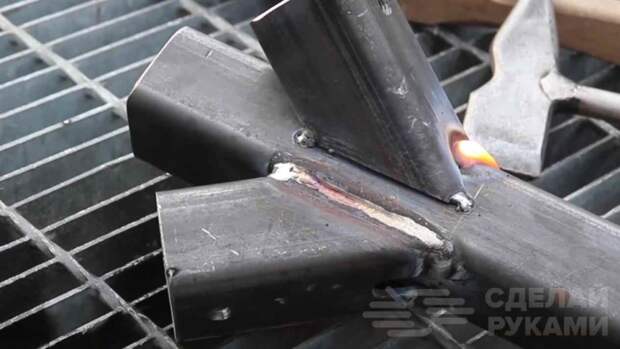

К нижней части стойки привариваем три отрезка профильной трубы. В них будут вставляться ножки опоры.

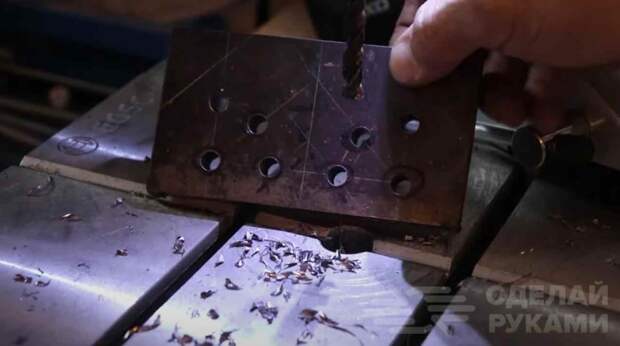

Далее вырезаем металлические пластины, делаем разметку и сверлим в них отверстия. Также изготавливаем еще две детали, к которым будут крепиться ролики.

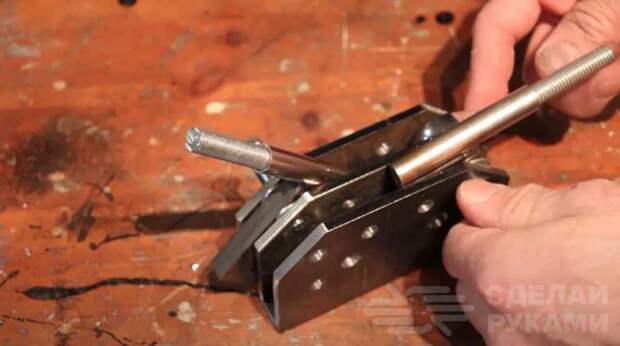

Свариваем все три пластины вместе таким образом, чтобы между ними был небольшой зазор. Потом крепим два крепления для роликов.

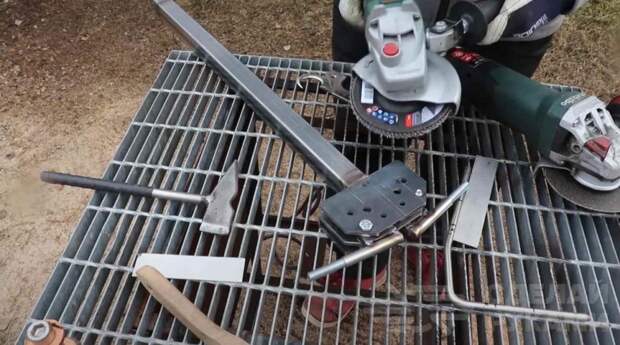

К получившейся детали привариваем профтрубу, которая будет вставляться в направляющую стойку.

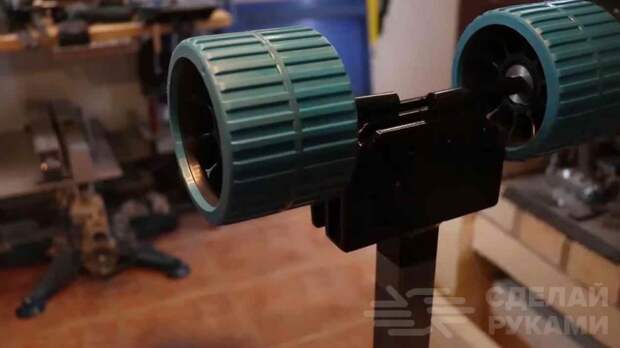

На последнем этапе все элементы конструкции необходимо будет покрасить, и устанавливаем опорные ролики.

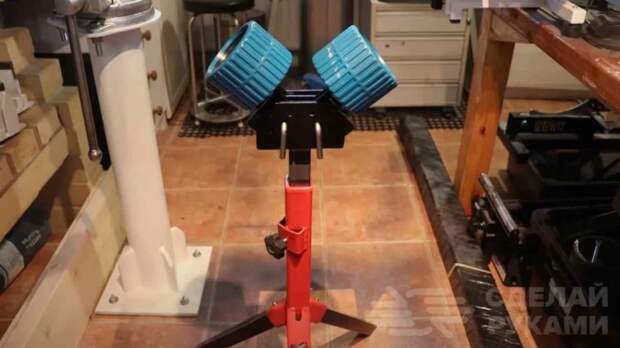

При необходимости ролики легко развернуть, чтобы подавать длинные доски. А можно выставить их под углом — для профильных и круглых труб.

Подробно о том, как сделать роликовую стойку-опору для длинных заготовок, вы можете посмотреть на видео ниже. Идея принадлежит автору YouTube канала The other Finnish guy.
