Ограничители скорости скутера. Удаление заглушек скутера

Некоторые китайские скутеры, поставляемые в Россию или страны СНГ не имеют ограничителей скорости и оборотов (заглушек). Модели, продаваемые в Европе отличаются их наличием. По европейским законам, максимальная скорость скутеров с объемом цилиндра 50 ccm должна быть не более 45 км/ч.

Итак, если Вам посчастливилось приобрести подобный скутер то эти заглушки после обкатки скутера можно удалить.



Скутер может быть заглушен несколькими способами, а именно: установкой ограничителей в вариаторе, посредством электронного ограничителя в коммутаторе, ограничительной шайбой в карбюраторе, и свистками и катализаторами в глушителе скутера. Глушитель и карбюратор имеют м́еньшую популярность в сфере ограничителей среди четырёхтактных скутеров, поэтому в них, в отличии от двухтактных, ограничители устанавливают не часто. Хотя существуют четырёхтактные скутеры с установкой ограничителя в карбюраторе и глушителе. Отдельно хочется отметить горизонтальные двигатели Yamaha – они удушены не только по электрике и выпуску, но и перекрытым практически на половину выпускным окнов ЦПГ. Однако даже с таким цилиндром, вполне реально достичь максималки в 70-80 км/ч.



Ограничители в вариаторе



Это может быть либо ограничительное кольцо между щеками вариатора, либо пластина, прикрученная к вариатору со стороны установки грузиков (в зависимости от модели двигателя). Обе эти заглушки имеют одну цель, а именно - не давать сжаться щекам вариатора до конца.

Таким образом, ремень не выходит на максимальный радиус. Т.е. скорость движения ограничена. Достигая, к примеру, 45-50 км/ч, скутер не разгоняется дальше, в то время как обороты коленвала увеличиваются. С другой стороны, чтобы двигатель не вышел из строя от слишком высоких оборотов, предусмотрена установка ограничителя в коммутаторе. Смысл в том, что при достижении определенного количества оборотов двигателя, прекращается воспламенение топлива. Об этом пойдет разговор позднее, а пока - вариатор.

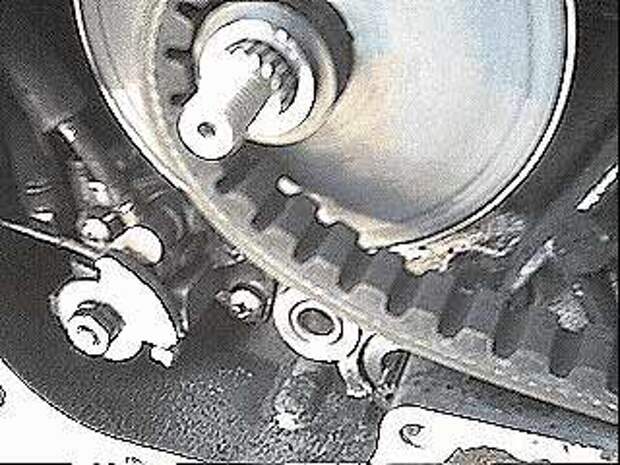

Разбираем вариатор , снимаем шестерню и ремень.Вот оно, ограничительное кольцо. Фото:

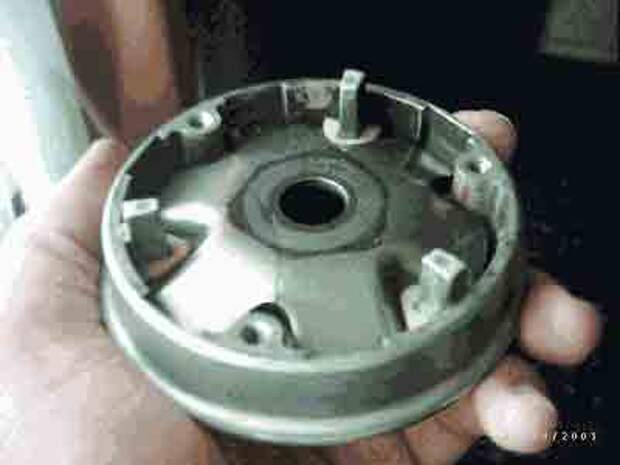

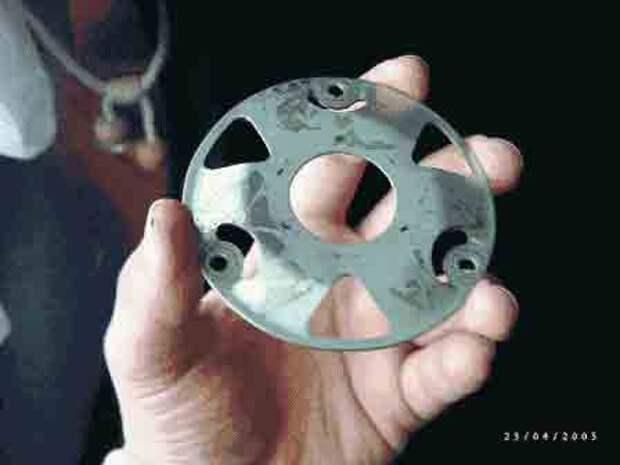

Просто снимаем это кольцо и можно собирать все обратно. Если кольца не оказалось, то снимаем внутреннюю щеку вариатора. С изнанки может быть прикручена упорная пластина, под ней находятся грузики. Фото:

После проделаных работ наш вариатор должен выглядеть так:

Если случилось так, что ни пластины, ни кольца в вариаторе не установлено, то обратите внимание на втулку. Она можеть иметь выступ, играющий роль кольца. Тут два выхода: Вы покупаете новую втулку или ищете токаря, который ее обточит. Главное, не переточить! Поверхнось необходимо затем отшлифовать. Все ставим на место и собираем вариатор

Ограничители скорости в карбюраторе скутера

И еще одна "радость", которую хитрые дяденьки инженеры и конструкторы вставляют в карбюратор - отбойник. Похоже это на клапан, который срабатывает от повышения давления. Перекрывает он окно для поступления топлива в камеру смешения его с воздухом. И стоит он как правило в поплавковой камере. Но здесь надо быть особо осторожным и не удалить чего-нибудь лишнего.



Ограничители скорости в глушителе скутера

Параметры выпускной системы играют не малую роль в работе моторчика скутера. Попробуйте при работающем двигателе чуть прикрыть выхлопную трубу рукой. Мотор сразу почувствует это и если не заглохнет, то начнет сбоить и сбросит обороты.

Как ни странно, но инженеры мотопрома до этого тоже догадались и "давят" двигатель именно глушаком. Да еще иногда и в двух местах. Первое самое распространенное дело, это так называемый отросток. Взгляните на глушитель своего скутера. Если в самом начале глушителя есть разветвление и одно из них кончается тупиком, знайте эту грыжу надо удалять. Этот отросток создает завихрения газов и образует своеобразную газовую пробку, которая и мешает свободному выхлопу.

Фирма Piaggio любит сувать в глушаки "свистки". У кого есть Piaggio тот знает, что в отличии от глушителя Ямахи, глушитель Пьяджо состоит из двух частей. Первая коротенькая трубка от цилиндра до начала "саксофона", а вторая часть сам "саксофон". Так вот развинчиваем соединение этих двух частей и смотрим на впускное окно "саксофона", если оно примерно в два раза меньше, чем окно прокладки, то знайте, здесь впаяна трубка меньшего диаметра. Обычно для ее удаления достаточно молотка, зубила и металического стержня (диаметром чуть меньше "свистка" - для расшатки оного).



Не судите строго это моя первая тёмка.

Коментируйте пишите какие ошибки я все исправлю.
