Инструменты: дрель, шуруповерт, пила.
Материалы: 4 рейки (2*4,5 см) длиной 2 метра, несколько планочек 2*3 см, болты, анкеры металлические.
Итак. На фотографии изображены 3 рейки, потому что не сильно подумав заранее о том, сколько мне их понадобится, решил, что хватит и трех. Но их нужно было 4! Поскольку это мой первый опыт создания мольберта, то тут у меня присутствуют некоторые оплошности и кое-какие этапы можно упростить, сделав процесс изготовления мольберта более легким.
Пилим:

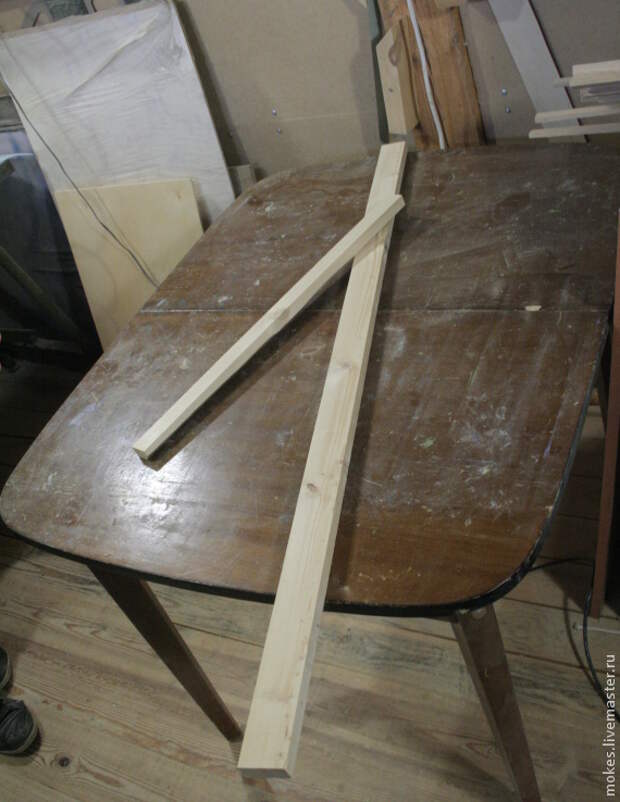

Нам нужно сделать 3 детали по 120 см. Одну 28 см и одну 50. Это у нас будет основа мольберта. Назовем эту композицию так.

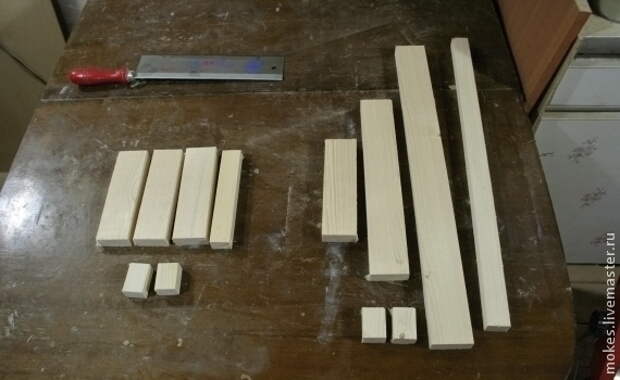

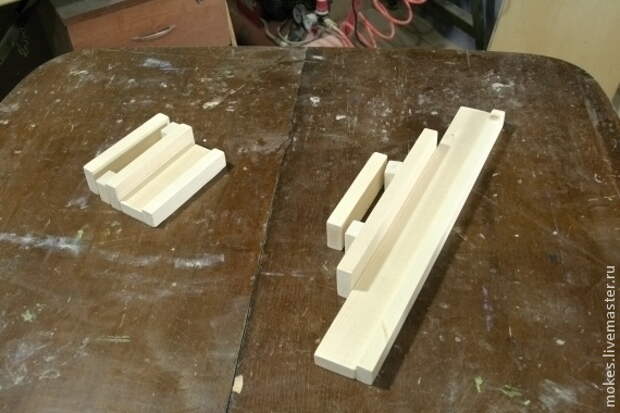

Эти детали — то, на чем подрамник будет стоять и то, чем он будет зажат сверху. Верхняя часть (слева) — 4 детали по 15 см, нижняя часть (справа) — 15, 30, 50, 50 см соответственно. И маленькие кусочки, в количестве четырех штук по 4,5 см в длину:
Здесь у нас то, что будет держать наш мольберт. Его третья нога и опора этой ноги — 115 см и 50 см:

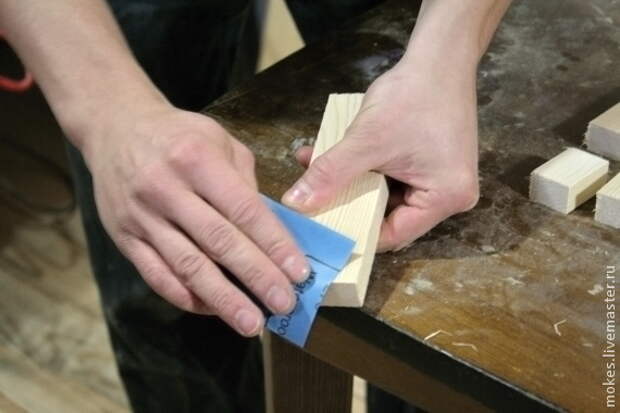

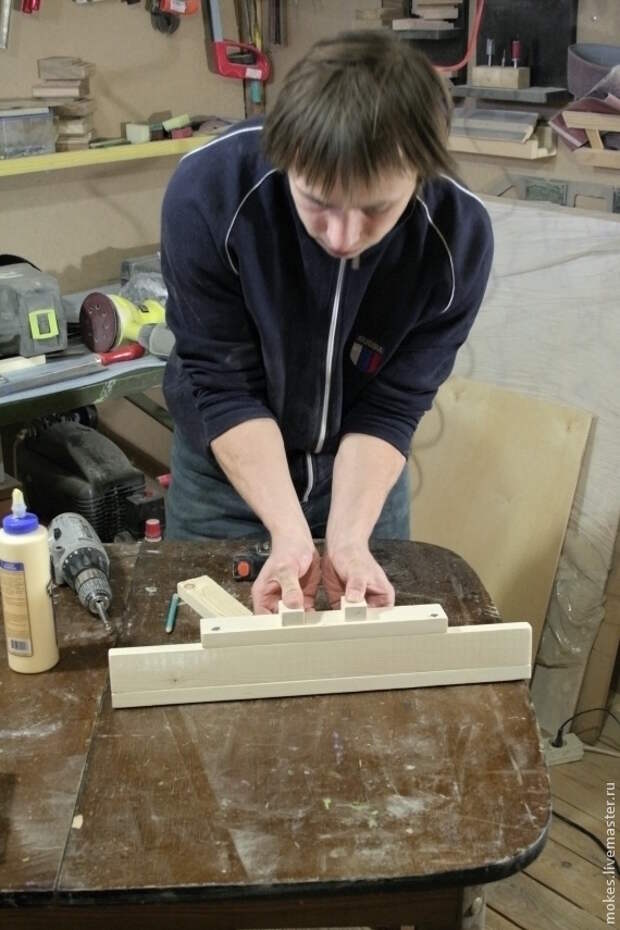

Проходимся наждачной бумагой по всем нашим заготовкам. Особое внимание следует уделять краям, немного скругляя их:

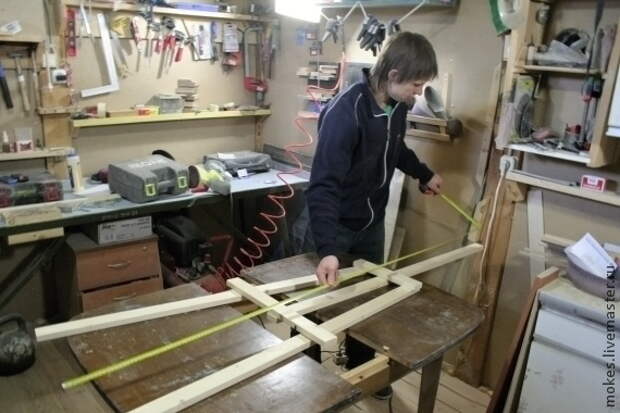

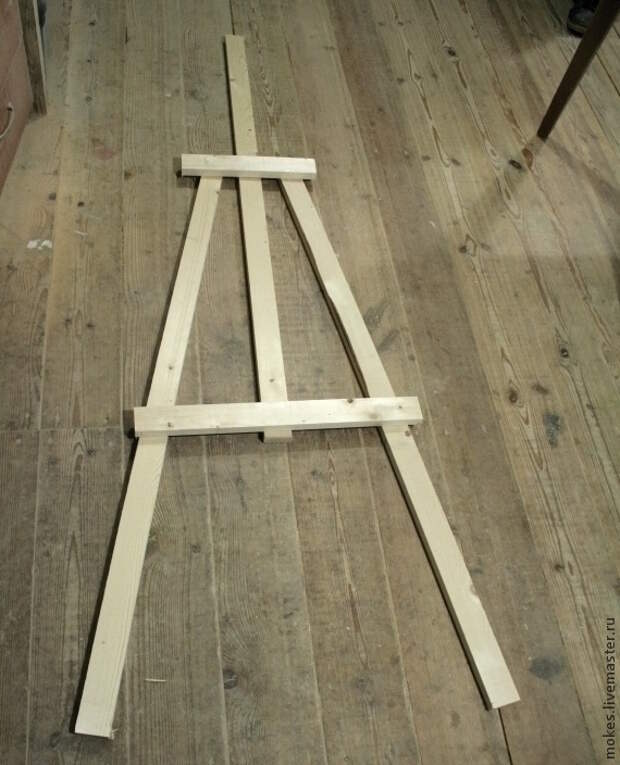

Раскладываем переднюю часть на столе в том виде, в каком она должна быть. Общая высота — 180 см:

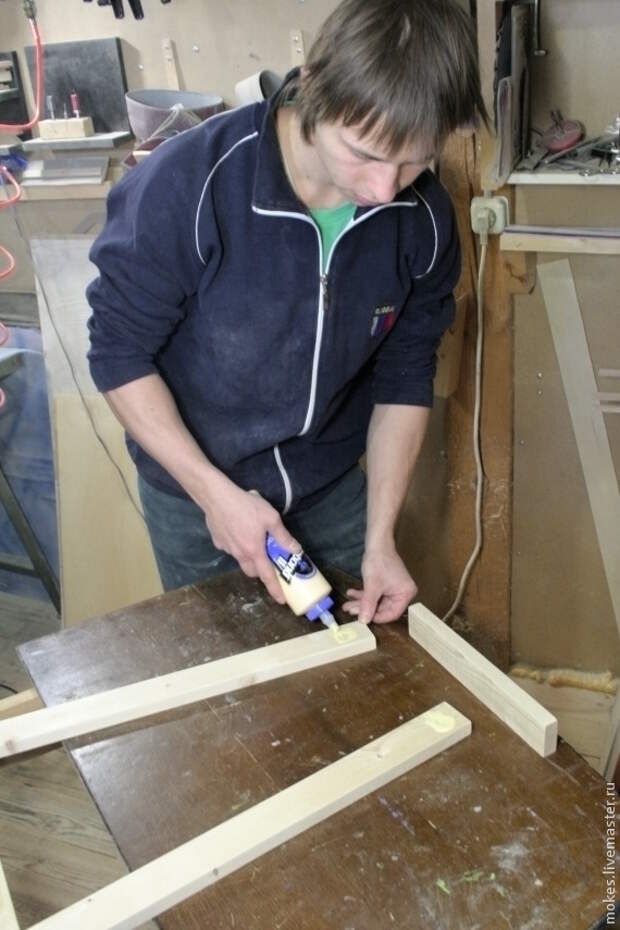

Места соединений смазываем клеем:

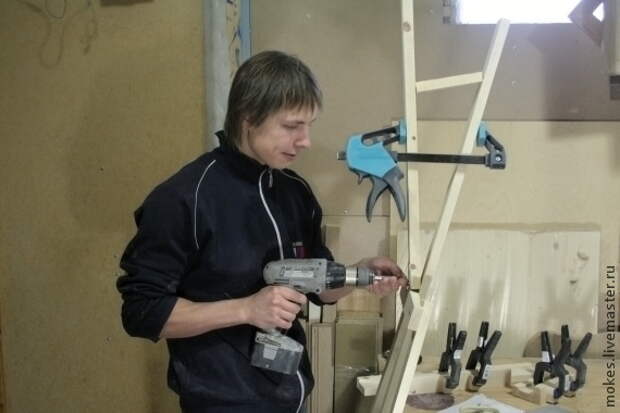

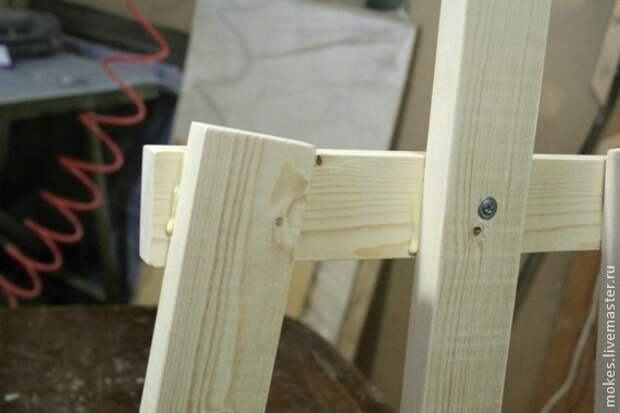

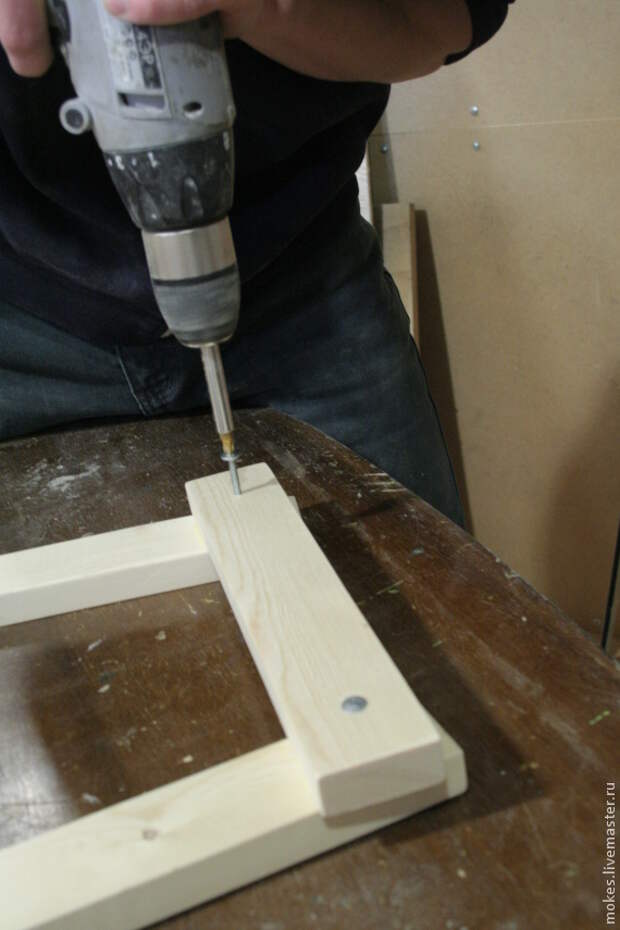

А потом прикручиваем саморезами:

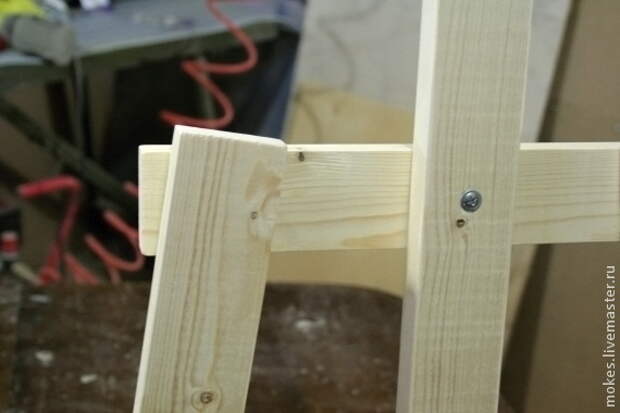

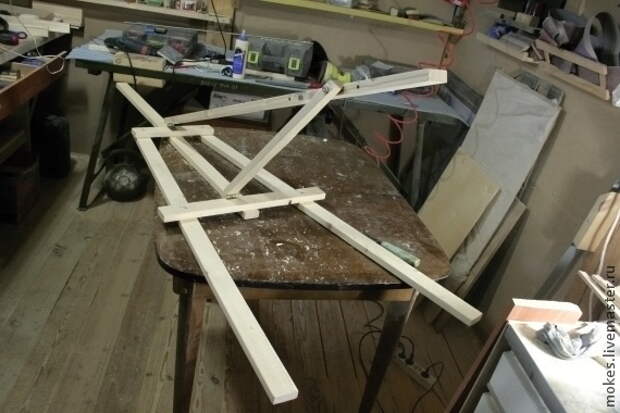

Получается вот такая штуковина:
Обнаруживаем остатки клея:
Мокрой тряпкой вытираем клей:
Теперь пришла очередь соединять детали, которые будут держать подрамник. Слева — верхняя, справа — нижняя.

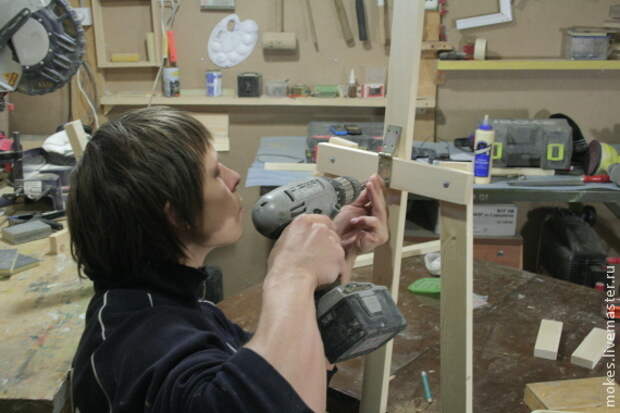

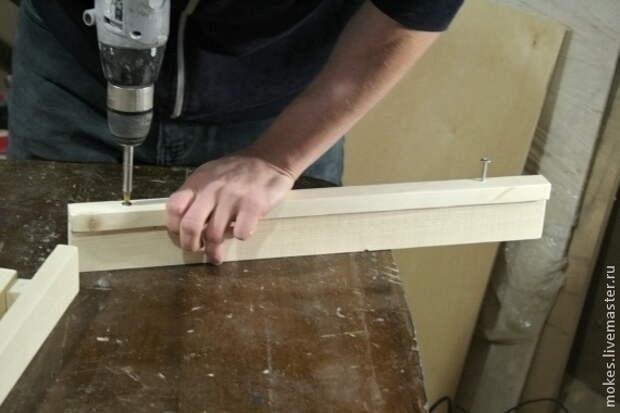

Рассмотрим соединение нижней детали. Верхняя собирается аналогично. Прикручиваем так:
Прикручиваем заднюю часть:
Приклеиваем брусочки, которые буду позволять нашей детали плавно и без перекосов перемещаться по вертикальной направляющей мольберта:

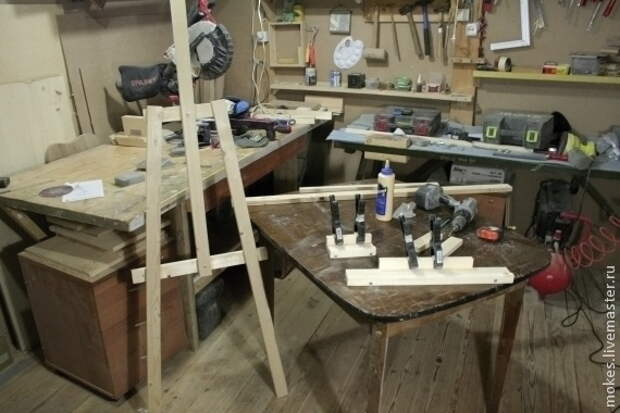

Для удобства приклеивания, я прижал склеиваемые детали зажимками:
С задней части нашей основы мольберта прикручиваем петлю для третьей ноги:
Прикручиваем саму "ногу" к петле:

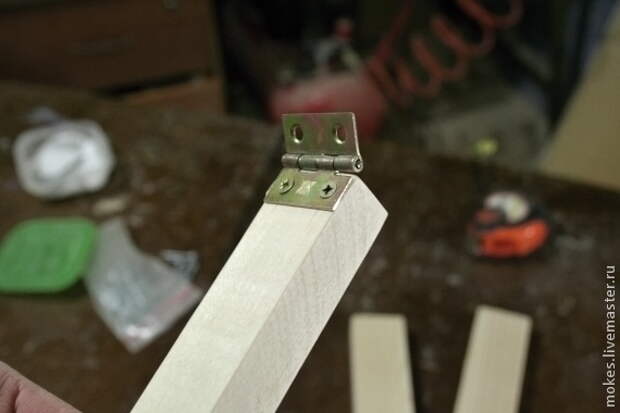

Далее прикручиваем маленькую петельку для фиксатора "ноги":

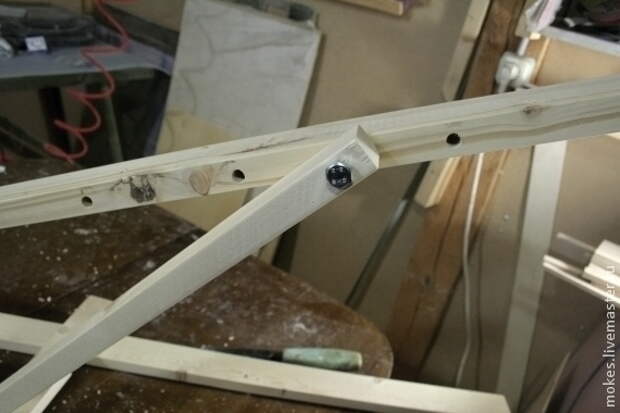

И прикручиваем сам фиксатор к раме. В итоге получается вот так:

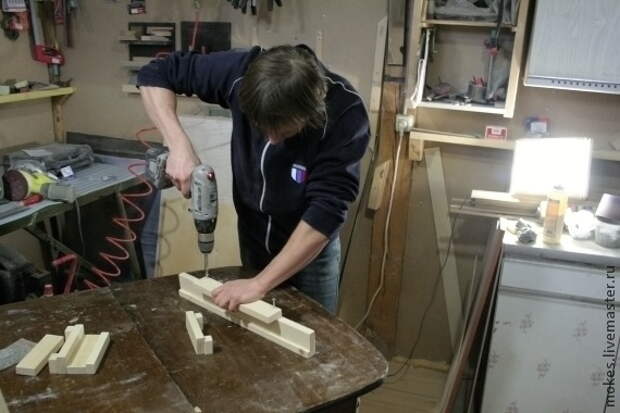

Просверливаем дырки в обоих деталях и вставляем туда болт с барашковой гайкой сзади для фиксации.
Как я потом понял, лучше просверливать дырки до того, как подвижные детали буду присоединены к раме:

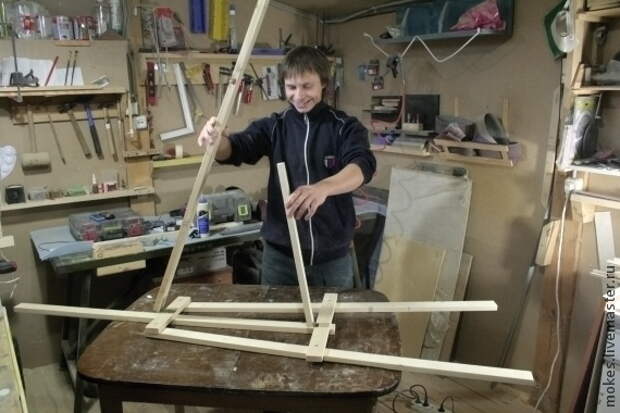

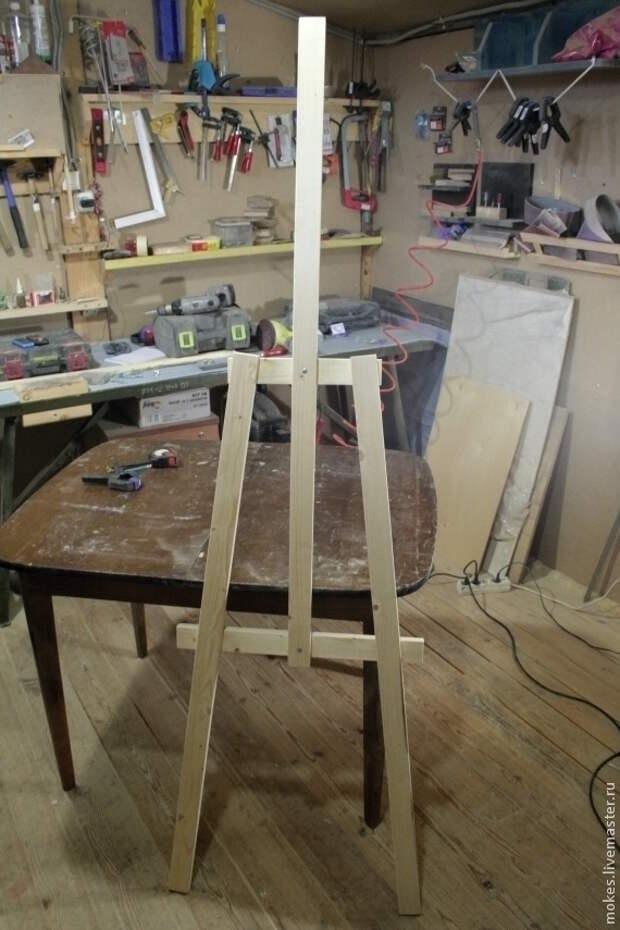

Получается пока что вот так:

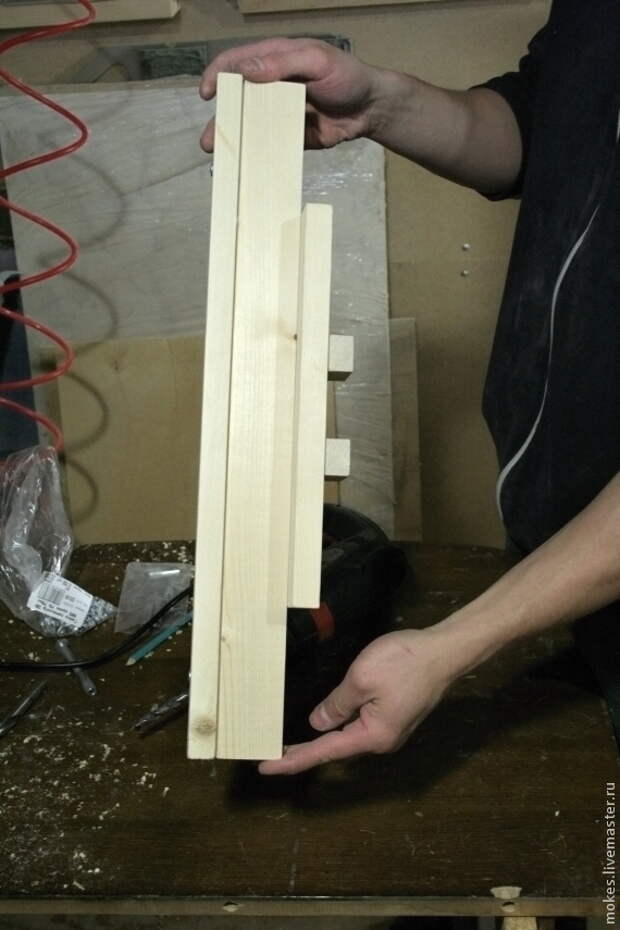

А вот наша нижняя деталь, которая будет держать подрамник или что-то ему подобное:

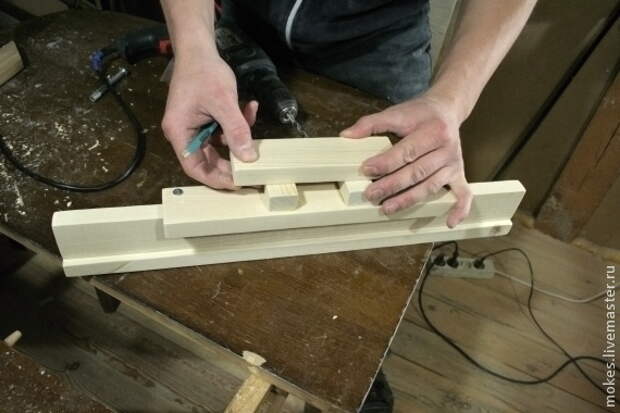

К ней нам нужно приделать вот такое. А именно, прикладываем оставшуюся деталь, которую мы отпилили, размечаем места соединения. Просверливаем так, чтобы не выйти насквозь в нижней детали:

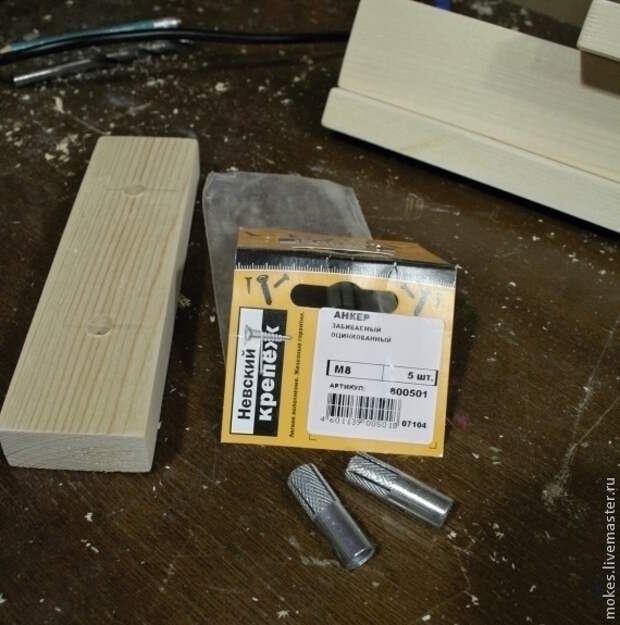

В отверстие нижней детали вставляем анкер:

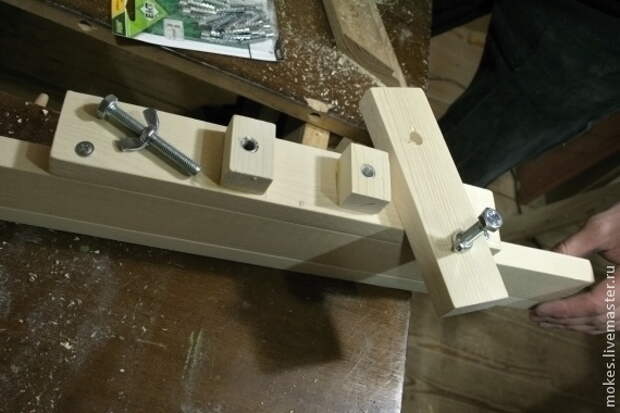

Получается вот такое нечто. Можно было все сделать немного попроще, но мне хотелось, чтобы спереди мольберта не были видны металлические детали.

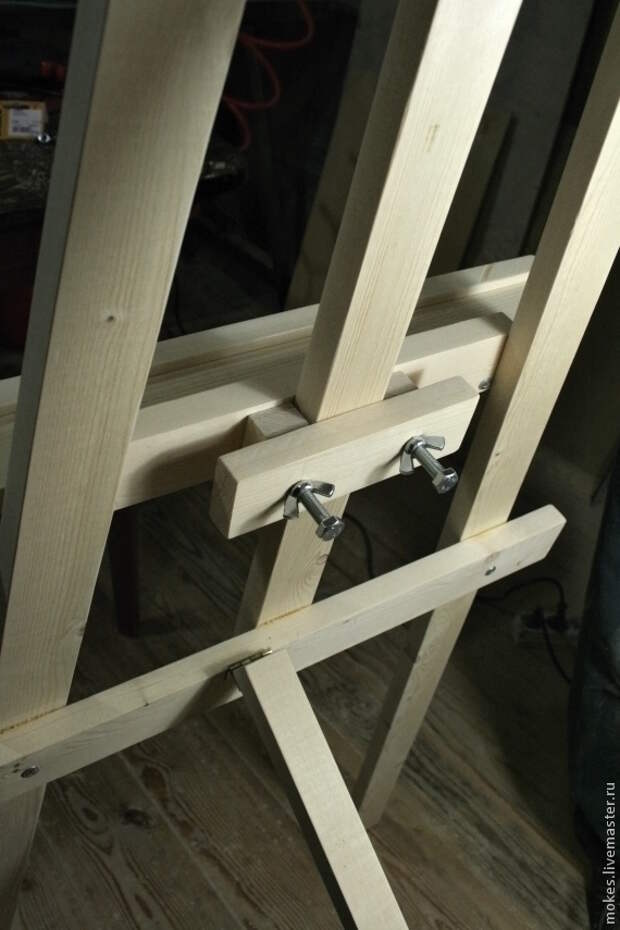

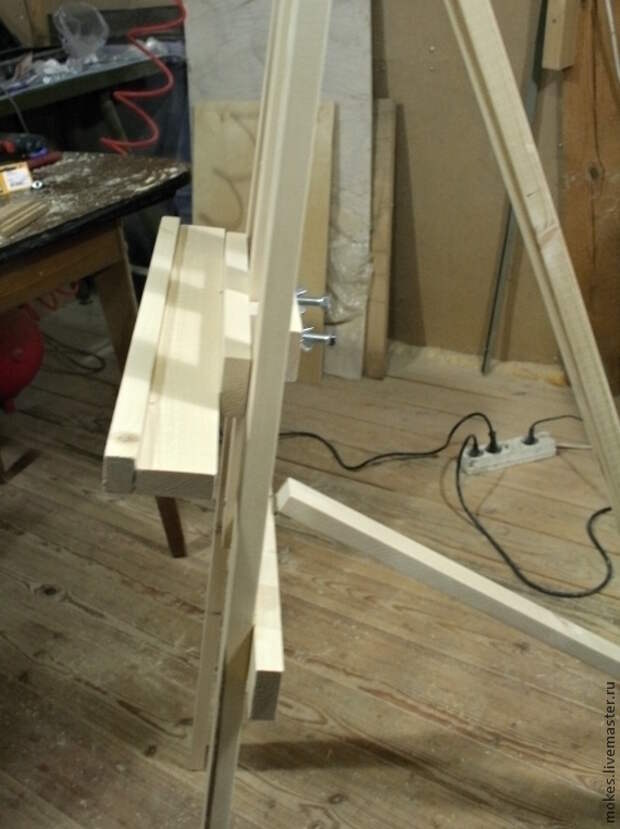

Для фиксации на вертикальной части мольберта вкручиваем болт руками и зажимаем барашковой гайкой:

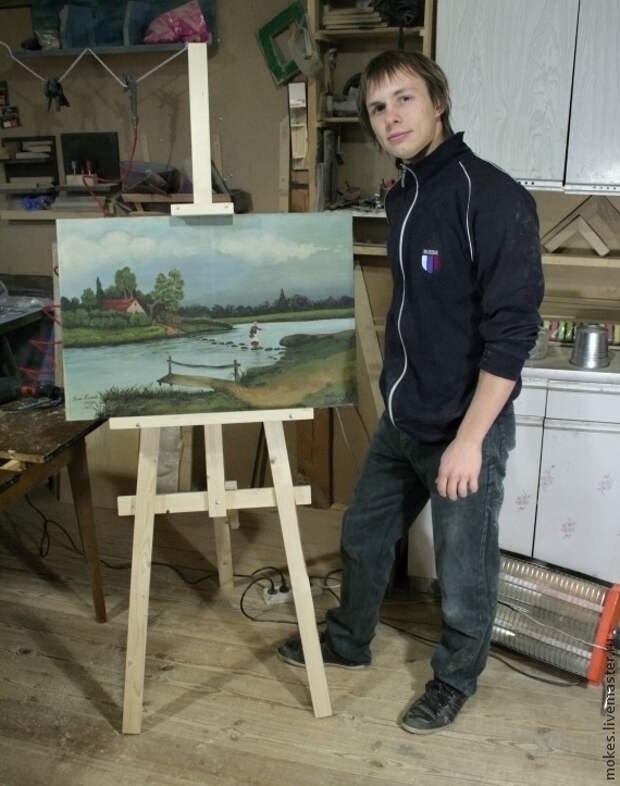

Точно также поступаем с верхней частью держателя подрамника. И мольберт готов:
Очень надеюсь, что кому-нибудь это пригодится.
Многие этапы можно подкорректировать и упростить, но, поскольку это был мой первый опыт, это не считается.
Прошу прощения за косноязычное изложение процесса!
