Как выточить фланец для электроточила без токарного станка

Для изготовления фланцев часто используют металл или дерево. Но в первом случае возникает вопрос, как обрабатывать деталь — нужен токарный станок. Во втором — под вопросом находится долговечность изделия.

В сегодняшней статье мы расскажем, как своими руками выточить фланец из хоккейной шайбы, которая может быть изготовлена из пластика или вулканизированной резины.

Причем в данном случае не нужен токарный станок.

Как выточить фланец для электроточила без токарного станка

Своим личным опытом изготовления фланца для электроточила поделился с нами автор YouTube канала GOOD_WOOD.

Основные этапы работ

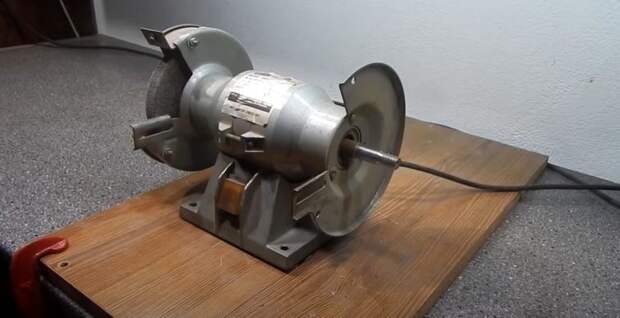

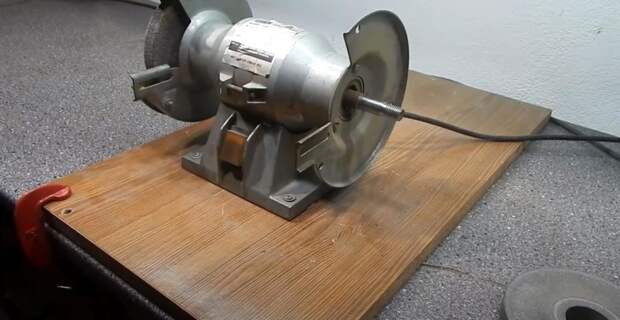

Обработку хоккейной шайбы будем выполнять на точильном станке. Для этого его необходимо надежно закрепить. Сначала с помощью струбцин крепим к столу кусок фанеры или ДСП. А к нему прикручиваем на саморезы электроточило.

Как выточить фланец для электроточила без токарного станка

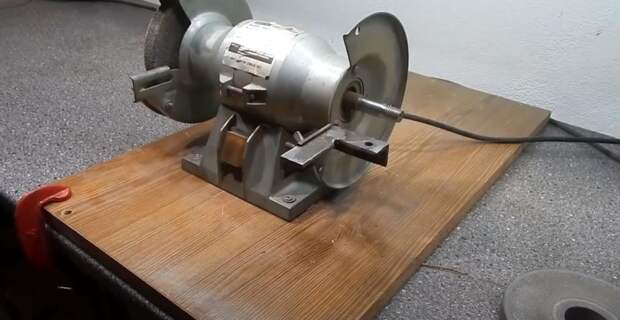

Из металлического уголка автор изготовил импровизированный подручник и прикрепил его к станку. Но можно использовать и штатный подручник.

Как выточить фланец для электроточила без токарного станка

Чтобы шайбу можно было надеть на вал двигателя, в ней необходимо просверлить отверстие.

Измеряем диаметр вала (в данном случае — 13 мм), после чего размечаем центр на шайбе и высверливаем отверстие — сначала сверлом меньшего диаметра, затем — сверлом диаметром 13 мм.

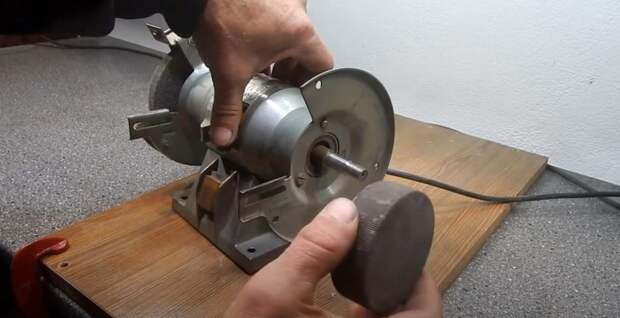

На вал электродвигателя устанавливаем металлическую шайбу, а затем надеваем хоккейную шайбу. Фиксируем гайкой.

Как выточить фланец для электроточила без токарного станка

Как выточить фланец для электроточила без токарного станка

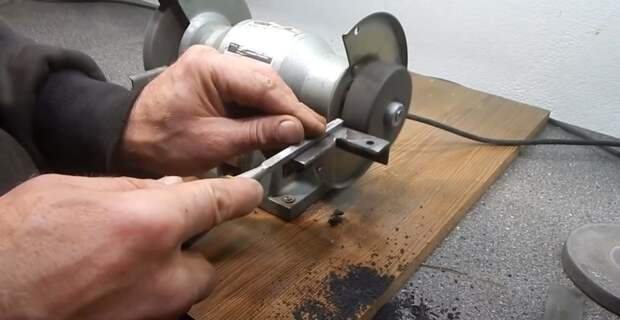

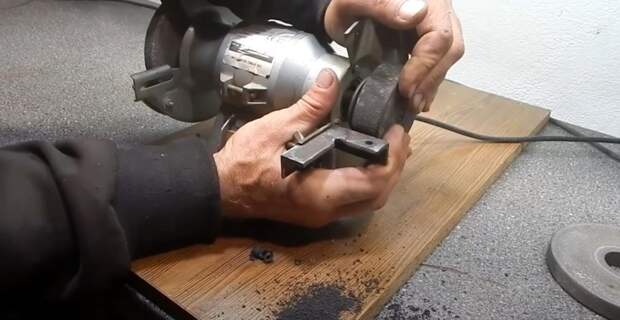

Пододвигаем подручник максимально близко к шайбе, после чего «вооружаемся» стамеской и приступаем к обточке.

Как выточить фланец для электроточила без токарного станка

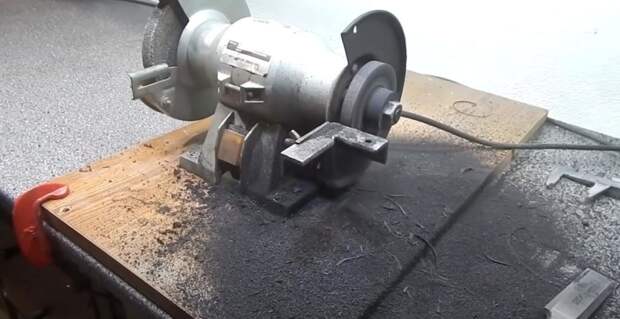

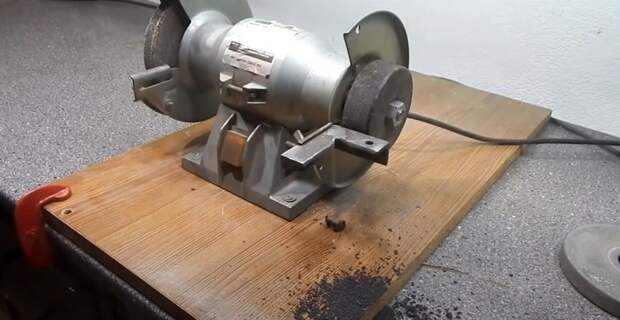

Сначала выводим идеальную окружность шайбы, чтобы минимизировать биение во время работы, а потом уже подгоняем под размеры наждачного круга. В самом конце обрабатываем резиновый фланец наждачной бумагой.



Как выточить фланец для электроточила без токарного станка

Использование самодельного резинового фланца обусловлено не только простотой его изготовления и доступностью материала, но еще и тем, что он будет поглощать вибрации и шумы, которые образуются в процессе работы точильного станка.

Видео по теме

Подробно о том, как выточить фланец для электроточила без токарного станка, можно посмотреть ниже — в авторском видеоролике.
