Эти тиски отличаются от классического варианта тем, что их прижимные губки находятся не по центру, а немного смещены в сторону. Для чего это нужно?
А необходимо это для того, чтобы можно было зафиксировать длинную трубу или брусок, установленные вертикально.
Необходимые материалы:
- профильная труба;
- стальная полоса;
- резьбовая шпилька;
- круглая труба;
- листовой металл.
Эту интересную идею мы подсмотрели у автора YouTube канала khám phá và sáng tạo. Рекомендуем взять на заметку!
Основные этапы работ

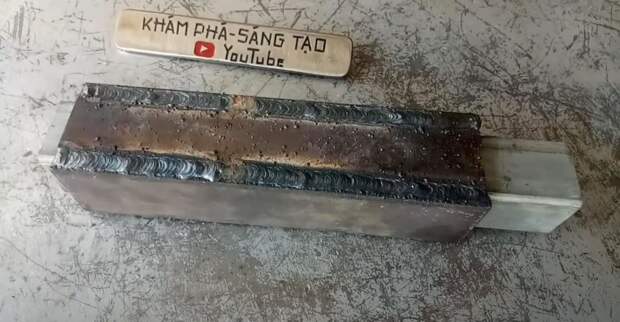

Первым делом отрезаем четыре заготовки из металлической полосы и свариваем из них короб, внутри которого будет перемещаться профильная труба 40х40 мм.
В принципе, направляющую можно сделать, используя два отрезка металлического строительного уголка.
Далее нам потребуется резьбовая шпилька и отрезок круглой трубы. Вставляем шпильку в трубу, после чего обвариваем.
К торцу трубы привариваем квадратную пластину. Вставляем получившуюся деталь в направляющую и обвариваем торец.

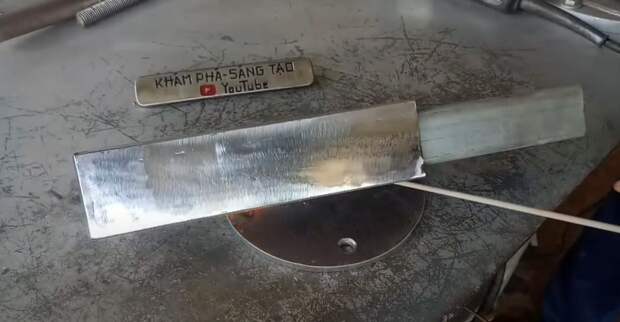

Из листового металла вырезаем круглое основание. Привариваем к нему направляющую, установив ее на ребро.

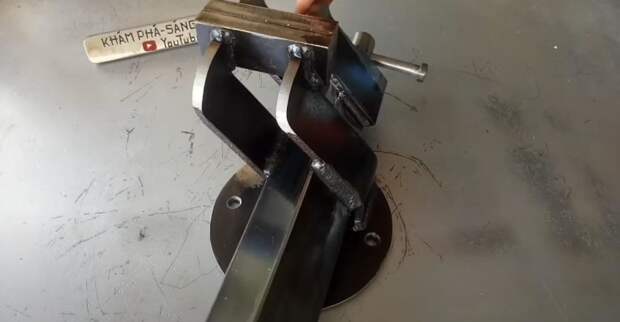

Из металлических полос изготавливаем держатели для прижимных губок. Привариваем один держатель к направляющей, второй — к профильной трубе (подвижной части тисков).

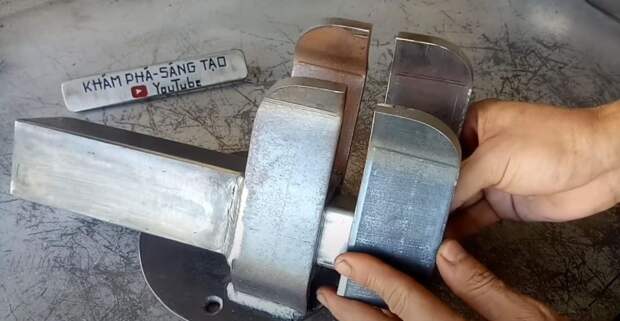

В завершении останется только изготовить прижимные губки и приваривать их к держателям.
На внутренней стороне губок надо сделать насечки.
Устанавливаем ходовой винт с воротком, и самодельные тиски готовы к работе! Необходимо будет только зачистить сварные швы и покрасить.
Видео по теме
Пошаговый процесс изготовления и сборки самодельных слесарных тисков можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.
