Как сделать литые алюминиевые ролики для гриндера

В данном обзоре автор покажет, как своими руками изготовить литые ролики из алюминия для ленточного шлифовального станка (гриндера).

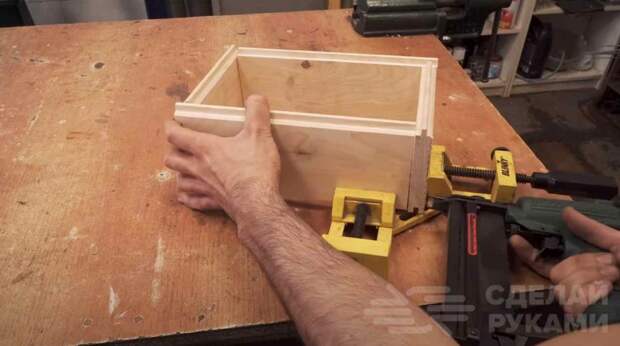

Первым делом автор собирает из досок два ящика (нижний и верхний), в которые будет трамбоваться формовочная смесь.

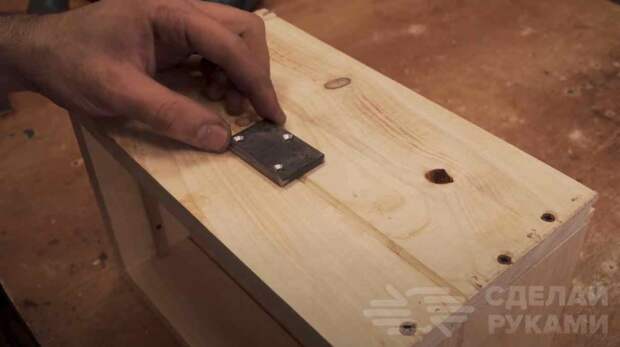

Для соединения ящиков между собой автор использует металлические пластины с отверстиями, которые прикручиваются на саморезы.

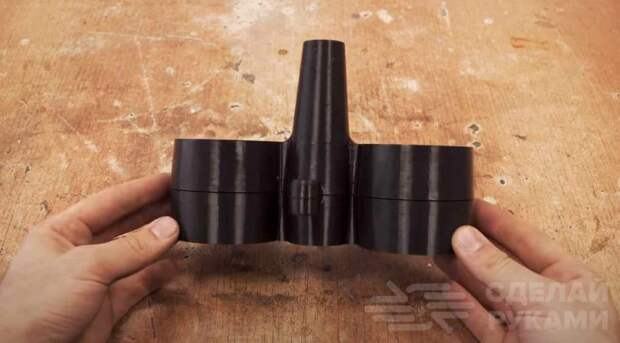

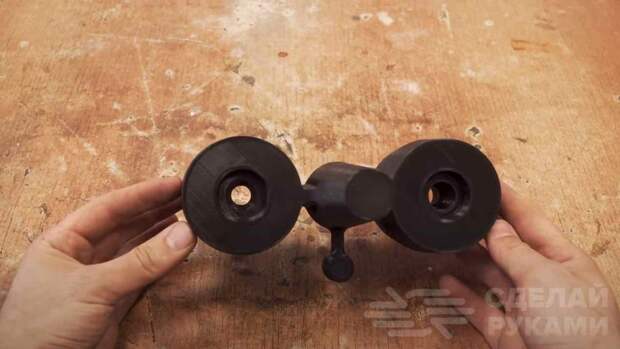

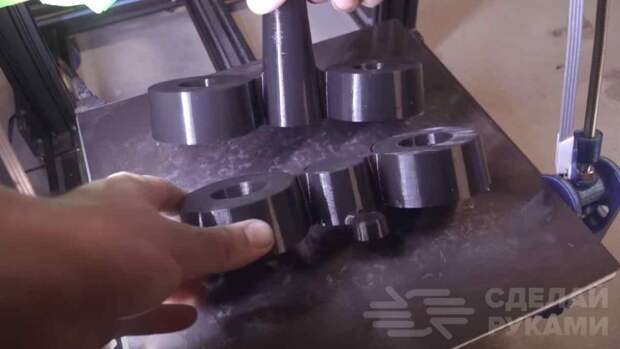

Далее необходимо будет изготовить две части модели отливки. Мастер сделал их из пластика.

Основные этапы работ

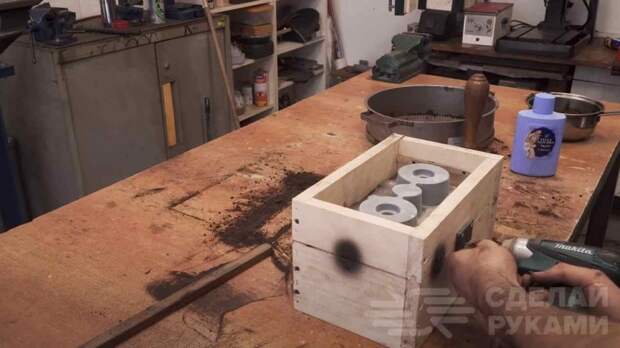

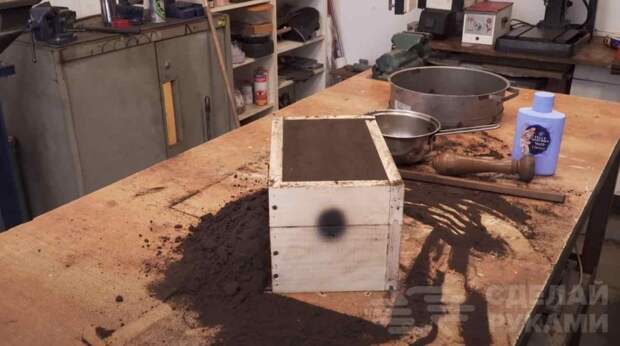

На следующем этапе приступаем к сборке формы. Одну часть модели укладываем в нижний ящик, который потом заполняем формовочной смесью (кремнеземом), а вторую — в верхний ящик.

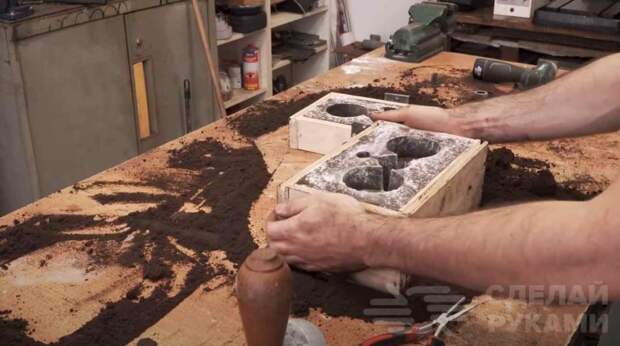

Затем модель аккуратно извлекаем, и в результате у нас останутся в кремнеземе полости, которые потом будут заполняться расплавленным алюминием.

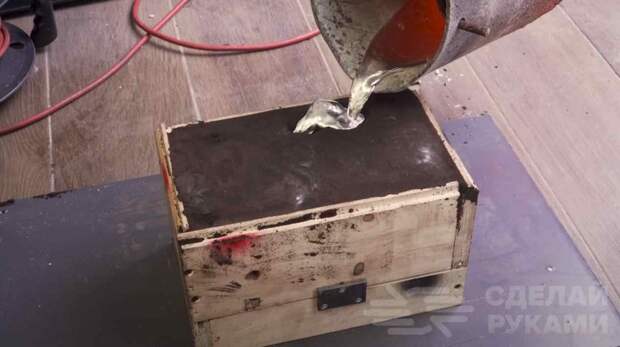

Делаем отверстие для литника. Собираем обратно нашу форму. Расплавляем алюминий, и заливаем его в опоку.

После этого извлекаем отливку и охлаждаем ее в воде.

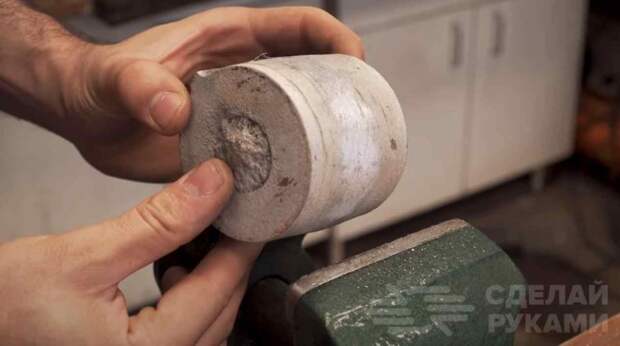

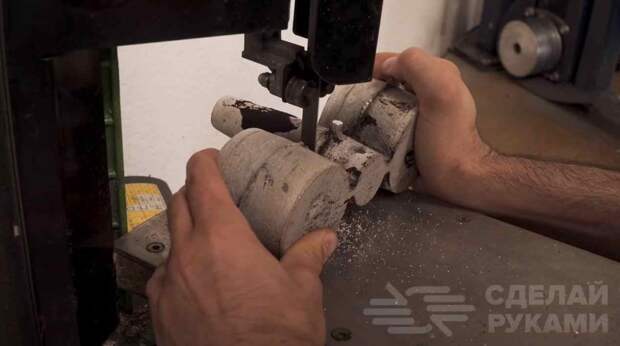

На ленточной пиле отпиливаем все лишнее, отделяя ролик друг от друга. Затем удаляем наплывы металла напильником.

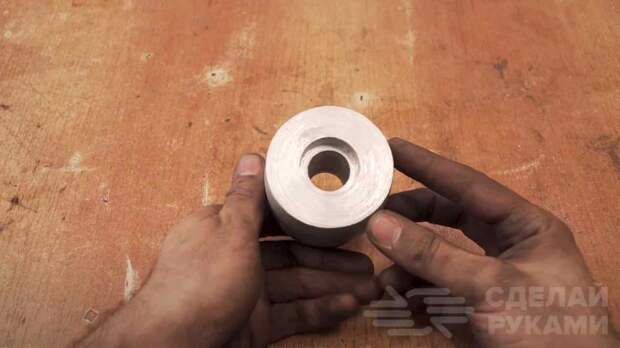

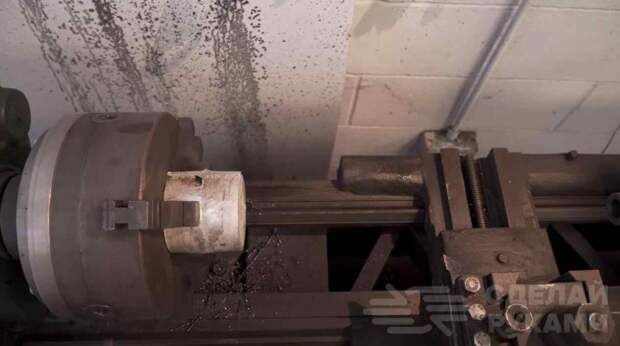

Дальнейшая обработка выполняется уже на токарном станке. Сверлим отверстие, рассверливаем посадочные места под подшипники, обтачиваем.

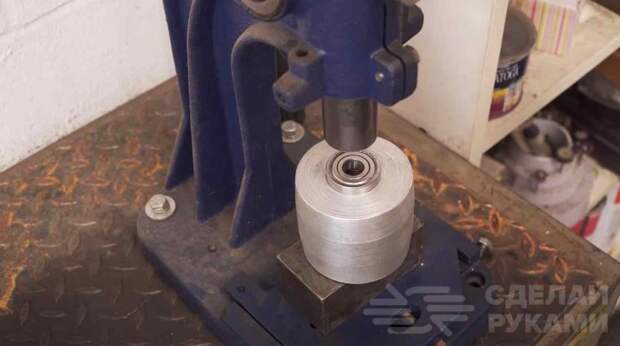

В завершении останется только запрессовать подшипники в ролики.

Подробно о том, как изготовить литые алюминиевые ролики для гриндера, можно посмотреть на видео ниже. Своим опытом с нами поделился автор YouTube канала Black Beard Projects.
