Всем доброго времени суток! В этой статье расскажем, как сделать простое приспособление для изготовления стальной цепи любой длины. Идеей поделился автор YouTube канала Mr Technic.
Самодельная конструкция представляет собой небольшой станочек, на котором сгибаются отдельные соединительные звенья нужного размера. Потом они соединяются между собой, и получается цепь.
Для изготовления самодельного гибочного станка автор использовал следующие материалы:
- стальную круглую болванку;
- подшипник;
- профильную трубу;
- полосу металла;
- резьбовую шпильку;
- шестигранные гайки.
Процесс изготовления гибочного станка
Сначала из стального кругляка изготавливается шаблон для сгибания звеньев цепи.
Для обработки заготовки использовались болгарка с отрезным кругом и плоский напильник по металлу. Цилиндрическую болванку автор запрессовал в подшипник.
К нижней части шаблона, которая выступает за пределы подшипника, приваривается отрезок профтрубы — чтобы можно было зажать приспособление в слесарных тисках.
К наружной обойме подшипника он приварил рукоятку из профильной трубы, а рядом — упорный «палец» из отрезка стального кругляка.
К рукоятке автор приварил кусочек металлической полосы, на конце которой приваривается гайка (можно использовать удлиненную гайку).
В направляющую гайку он вкрутил резьбовую шпильку, которая служит упором для заготовок и навинтил на нее контргайку.
На конце упора можно приварить барашковую гайку, чтобы удобно было крутить его. Автор приварил к шпильке обычную гайку.

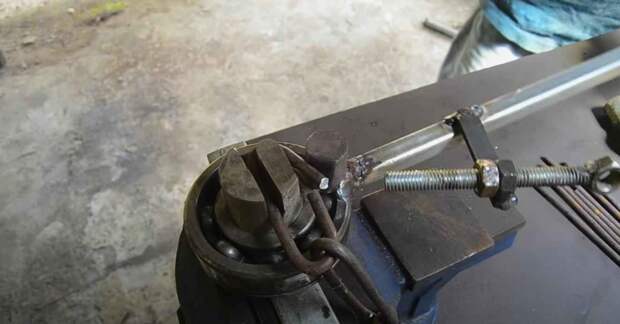

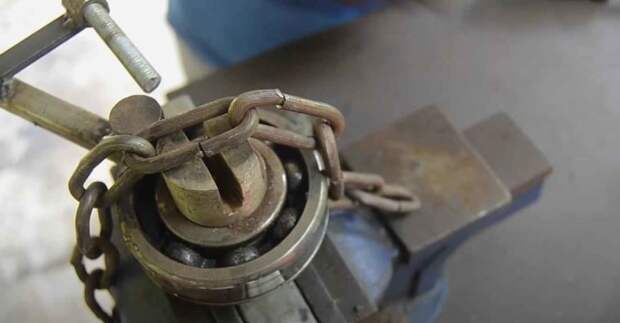

Готовое приспособление зажимается в тисках, и можно приступать к изготовлению звеньев цепи.
Пошаговый процесс сборки самодельного гибочного станка показан в видеоролике ниже. Спасибо автору за интересную идею!
