Российские сотовые операторы с недавнего времени внедрили связь третьего поколения - 3g. Благодаря такому соединению, серфинг в интернете стал значительно быстрей и увлекательней, ведь входящая скорость способна достигать до 7 Мбит/с, обычно, как показала практика, скорость составляет 1-2 Мбит/с. Но к сожалению не все могут воспользоваться этим соединением и по прежнему вынуждены "выжимать" килобайты интернет трафика с помощью GPRS/EDGE.
Несмотря на то, что мой дачный участок находится в зоне покрытия 3g, 3g модем не мог уловить сигнал. Поэтому было решено попробовать смастерить самодельную антенну для 3g модема. Почитав полезные статьи в интернете, я понял, что лучшим вариантом будет рамочная антенна и приступил к ее сбору.
При изготовлении антенны для 3g модема, я подготовил следующие материалы: толстый антенный провод, коннектор, медная проволока толщиной 3,5- 4 мм, металлическая пластина, которая будет играть роль рефлектора.

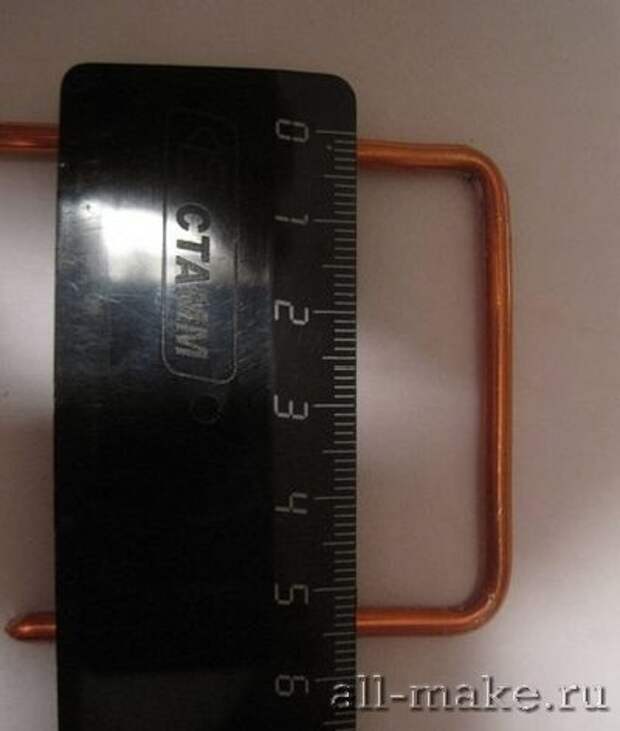

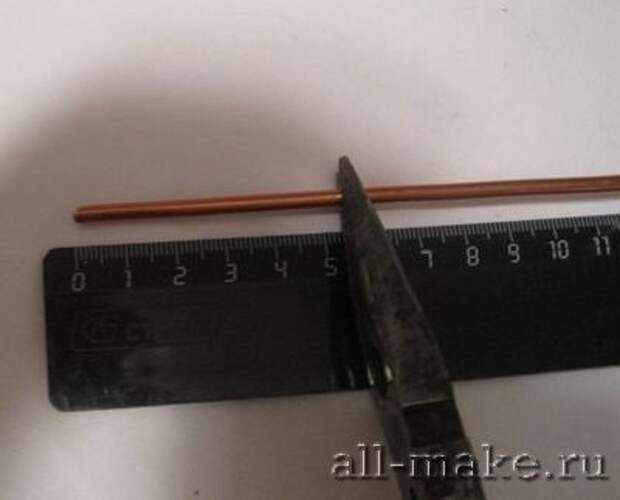

Берем проволоку и сгибаем ее в виде двух квадратов, каждая из сторон которого равна 53 мм:

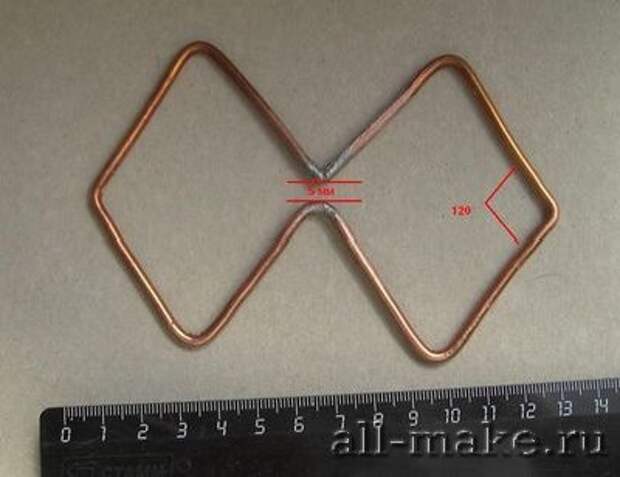

Далее необходимо превратить квадраты в ромбы, с углом 120 градусов:

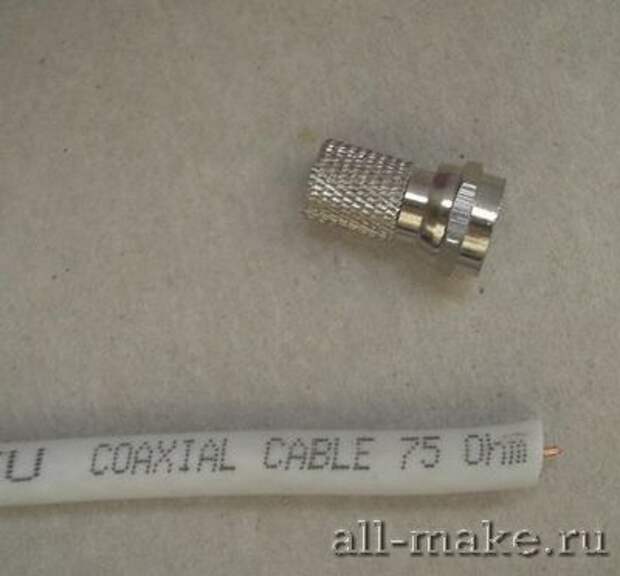

Теперь подготавливаем провод. Для этого зачищаем провод так, чтобы с надетым коннектором средний провод выступал приблизительно на сантиметр. На корпус коннектора напаиваетя часть провода. Должна получиться такая вилка:

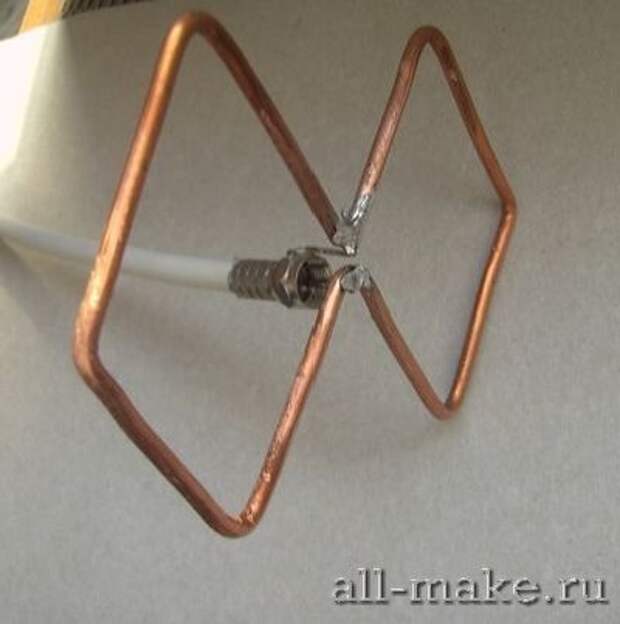

Эту вилку припаиваем к рамке антенны:
Для повышения мощности антенны 3g модема требуется оснастить ее рефлектором, металлической пластиной, которую можно сделать из текстолита или деревянной фанерки обернутой в фольгу. Размер рефлектора составляет 120 на 135 мм:

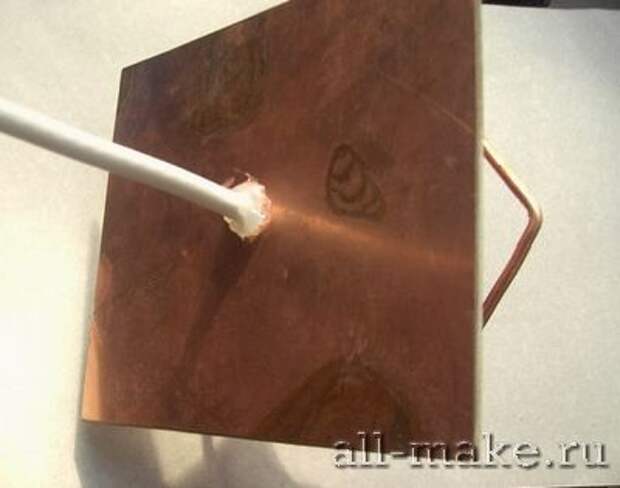

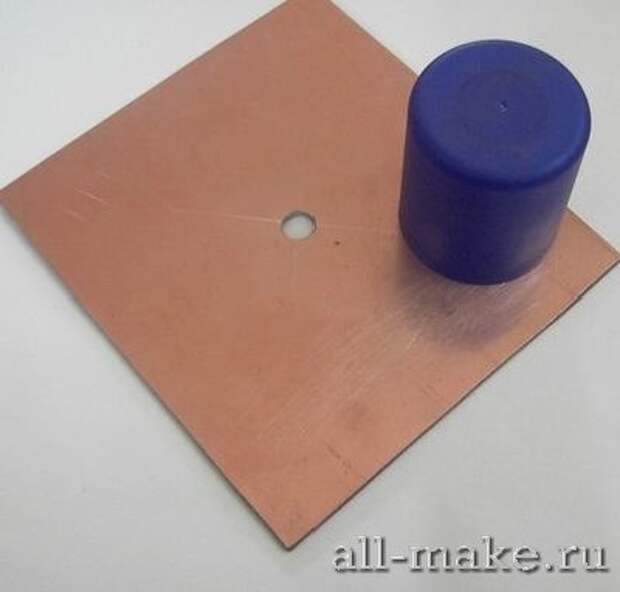

В центре рефлектора проделываем отверстие, диаметр которого равен толщине провода:

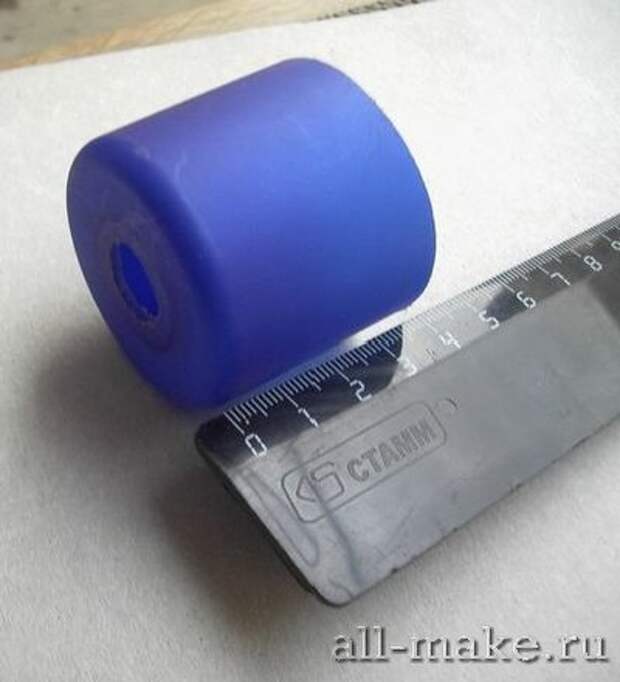

Расстояние от рефлектора до рамки антенны должно составлять 36 мм.

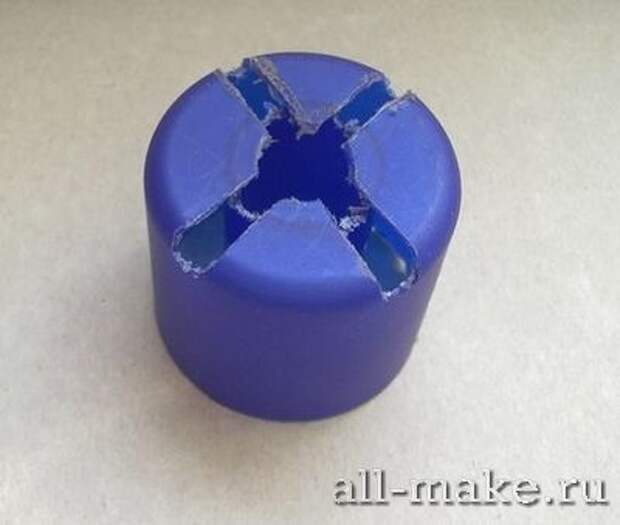

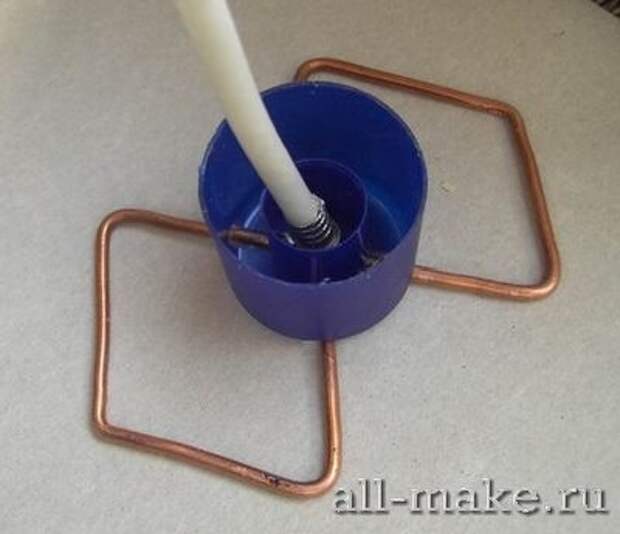

Для этого хорошо подошел колпачок от лака для волос, в котором были сделаны канавки на необходимую глубину:
И вставлен провод:

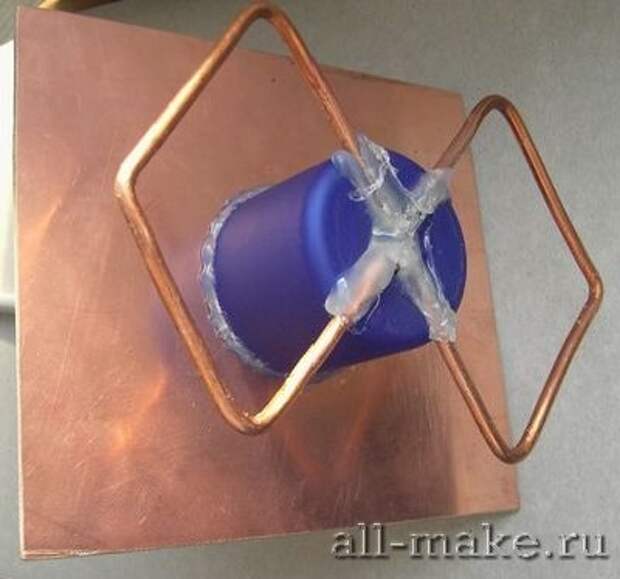

Все стыки самодельной антенны для 3g модема промазаны силиконовым герметиком, за счет него вся конструкция и держится:

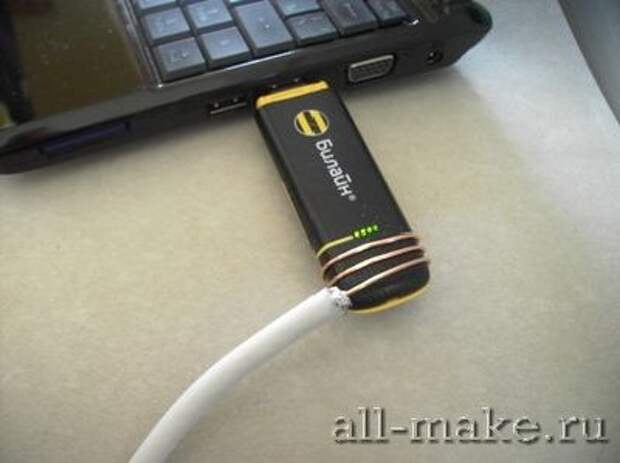

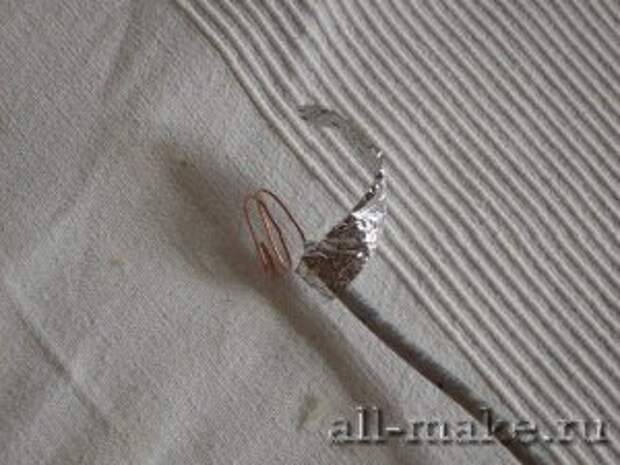

Центральным проводом обматываем 3g модем 4-5 витками, а на второй надеваем небольшой лист фольги:
Теперь, когда антенна для 3g модема готова, необходимо искать место, где ловит 3g. Я установил свою антенну на крыше дачного домика.
